РК-модулі + РК-плати драйверів + сенсорні панелі + різні кабелі + механічні структурні компоненти
Ця комплексна інтеграція стала важливою вимогою для індивідуальних проектів, знаменуючи відхід від традиційної залежності від автономних РК-модулів. У минулому більшість проектів вимагали лише окремих компонентів, таких як окремі сенсорні панелі або окремі РК-модулі. Однак у міру розвитку галузі інтеграція ресурсів стала вирішальним фактором у ініціації проекту.
Коли ці компоненти надходять і збираються від різних постачальників, часто виникають такі проблеми, як сумісність компонентів, планування внутрішнього простору та процеси складання, що призводить до невідповідності продуктів. Це унікальний виклик, властивий індивідуальним проектам.
СКАЙ-ТДМПродукція ’s призначена в основному для задоволення потреб індивідуальних проектів у промисловості, медицині, кіосках самообслуговування та залізничному транспорті. Ми надаємо інтегровані сенсорні та дисплеї рішення для вирішення проблем сумісності та відповідності протягом життєвого циклу проекту.

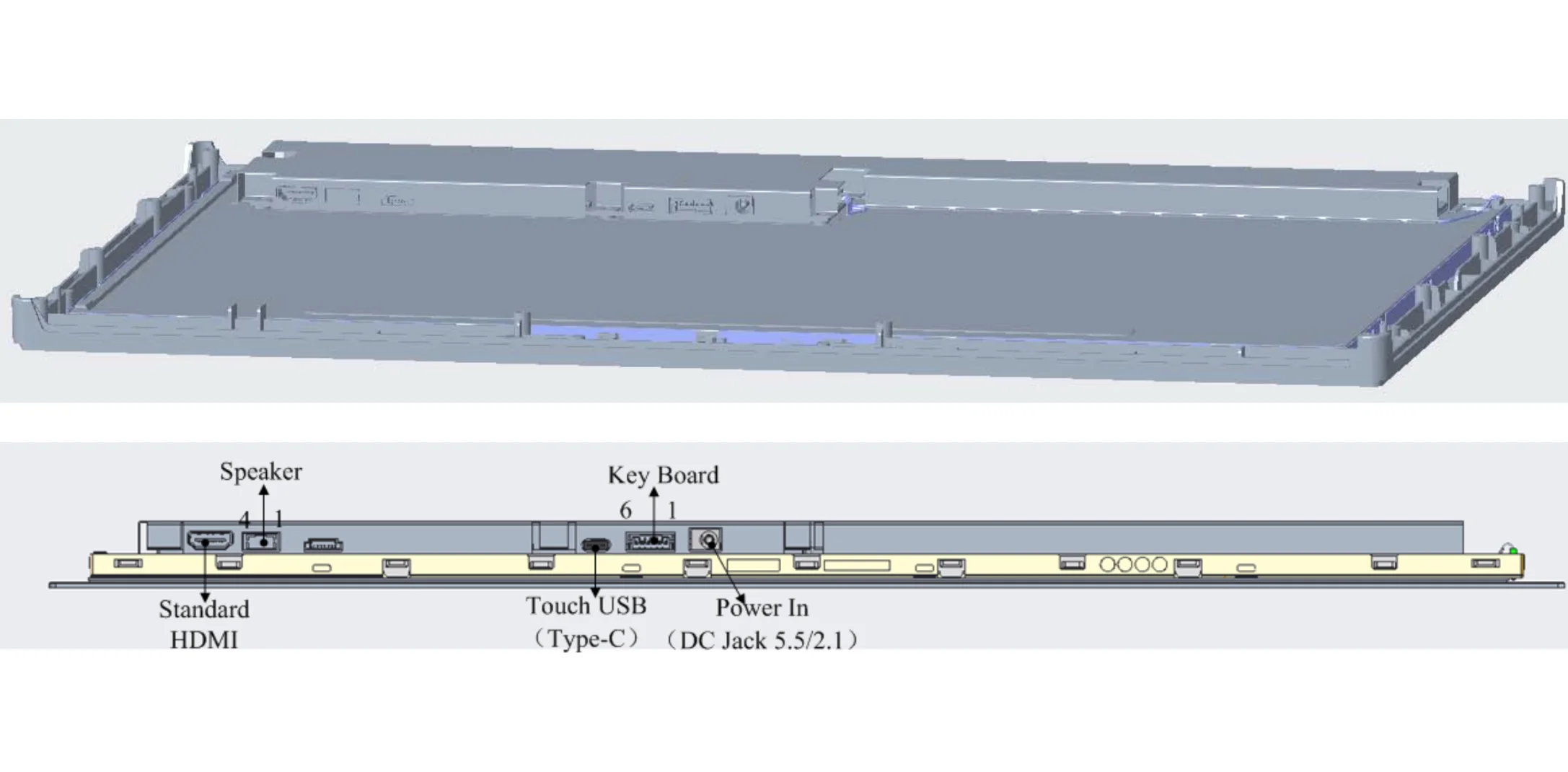

Це 21,5-дюймовий РК-дисплей із сенсорною функцією, який об’єднує РК-модуль, ємнісну сенсорну панель PCAP і систему плати драйвера в єдину архітектуру дисплея. Клієнтам потрібно лише забезпечити джерело живлення 12 В постійного струму та вхідний сигнал HDMI, щоб розгорнути його у своєму обладнанні, усуваючи потребу у зовнішній платі драйвера.
Ключові характеристики:
· Розмір екрана 21,5 дюйма
· Роздільна здатність 1920 x 1080 Full HD
· 10-точковий ємнісний сенсор PCAP
· Інтерфейс відеовходу HDMI
· Сенсорний інтерфейс USB Type-C
· Додаткова обробка поверхні AG (антивідблиск) і AF (анти відбитків пальців)
· Вбудований динамік

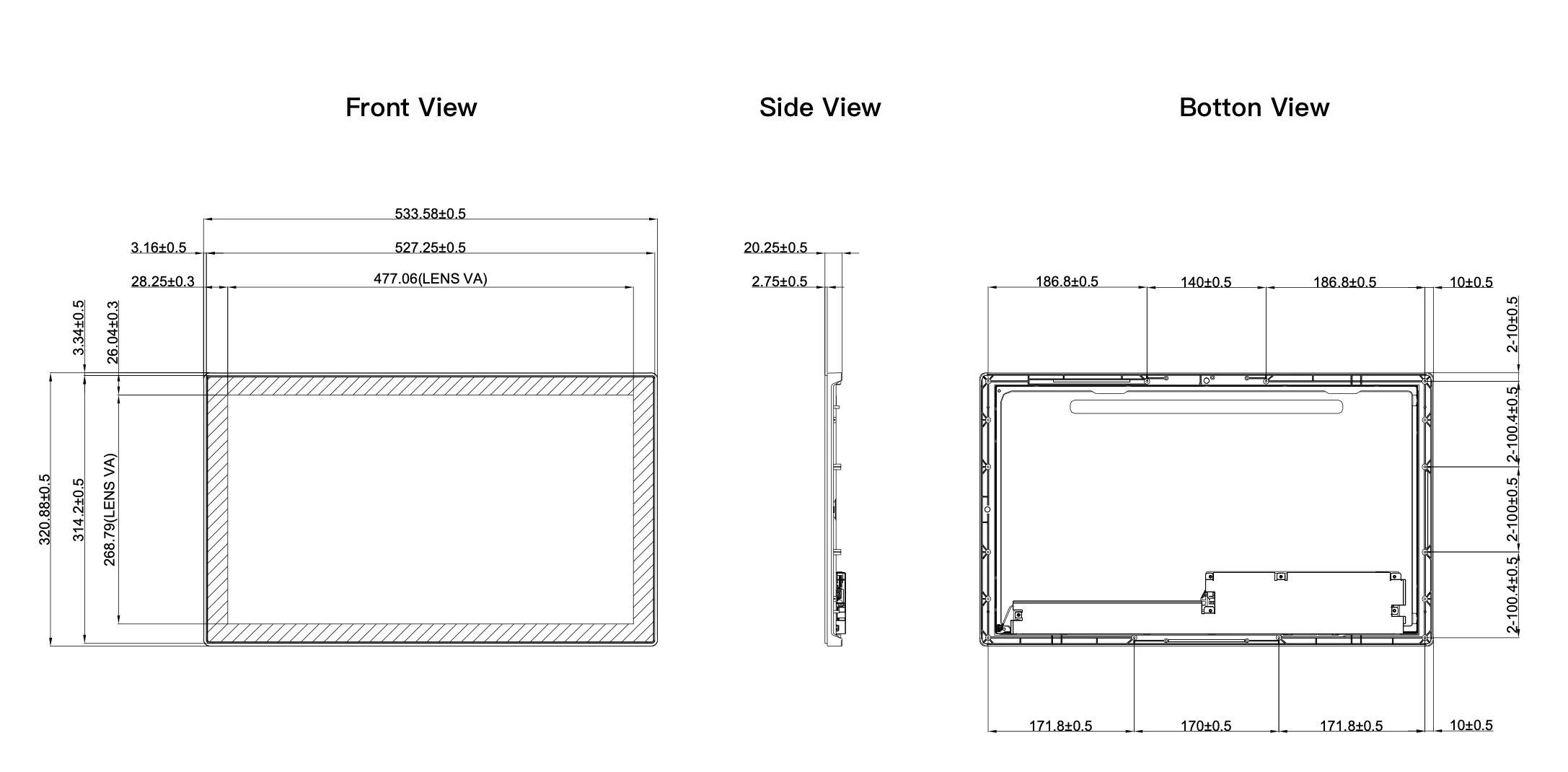

Типове споживання електроенергії становить 26,26 Вт, а загальні розміри продукту — 533,58 x 320,88 x 20,25 мм.
Основна мета інтеграції — зменшити кількість автономних компонентів і спростити встановлення архітектури дисплея.
Інтегровані дисплеї потенційно можуть знизити загальні витрати на систему. Вони допомагають підвищити ефективність придбання компонентів, зменшити потребу в кабелях і з’єднувачах, оптимізувати процеси складання, зменшити зусилля з інженерної координації та скоротити час інтеграції системи відображення. Ці вдосконалення ефективно зменшують приховані трудовитрати. Однак фактичне зниження витрат залежить від оригінальної архітектури дисплея, обсягу виробництва та вимог до налаштування.
Так, це створює більше можливостей для компактної механічної конструкції. Якщо автономні плати драйверів дисплеїв потрібно встановити позаду або поруч із РК-панеллю, необхідно зарезервувати додатковий простір для друкованої плати та кабелів.
Завдяки безпосередній інтеграції відповідних електронних компонентів дисплея в архітектуру дисплея немає необхідності виділяти місце для плати драйвера та відповідних кабелів.
Така оптимізація простору особливо практична для терміналів самообслуговування, де екран зазвичай встановлюється безпосередньо на передній частині корпусу.

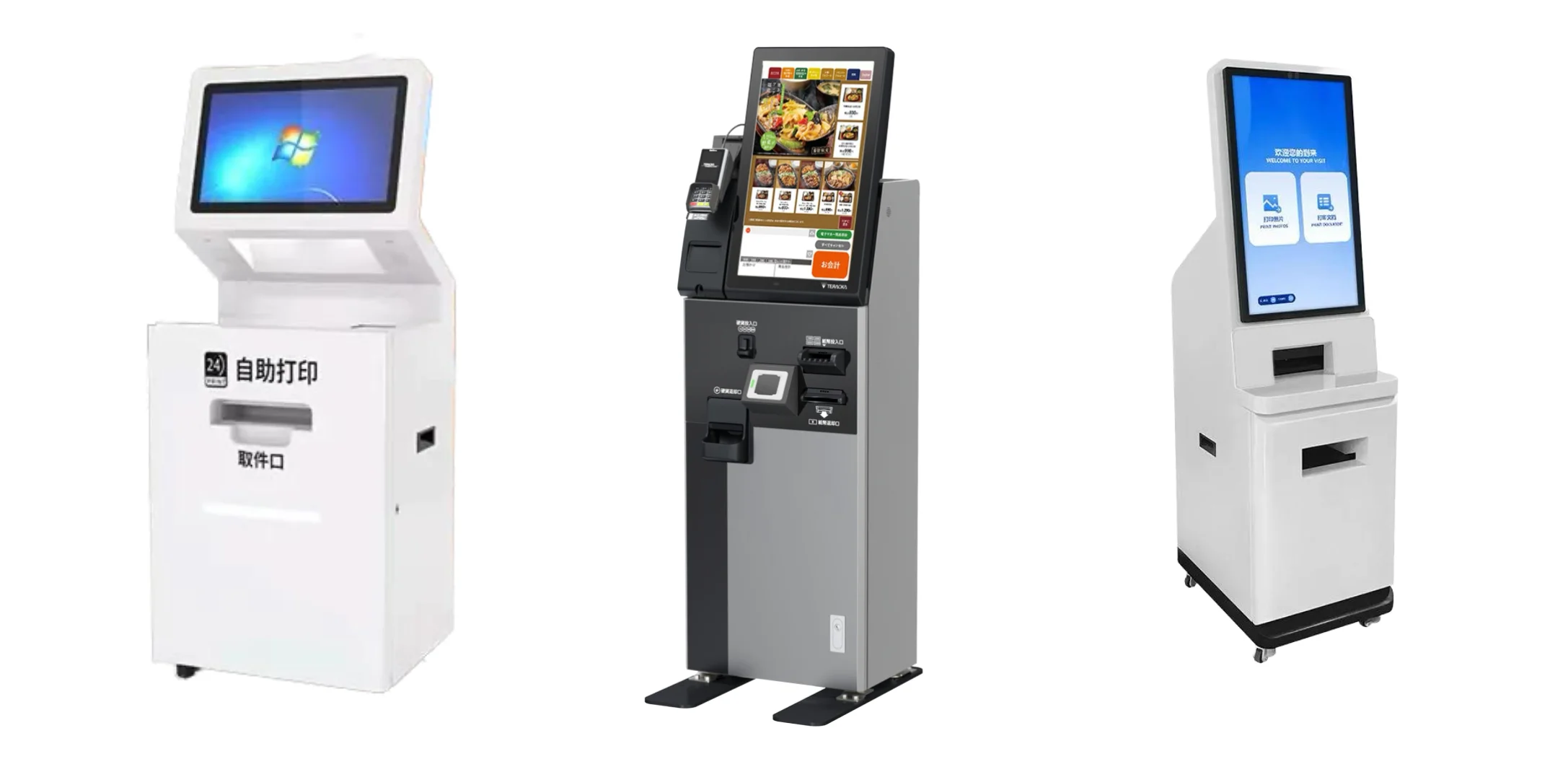

Термінали самообслуговування є найбільш репрезентативним сценарієм застосування для «інтеграції сенсорного екрана та дисплея».
21,5-дюймовий сенсорний екран із роздільною здатністю Full HD забезпечує широку область відображення, щоб легко відобразити весь процес користувача: Відображення меню → Вибір продукту → Підтвердження замовлення → Оплата та розрахунок → Друк квитанції.
Цю ж концепцію дизайну дисплея можна застосувати до іншого обладнання самообслуговування:
· Кіоски з автоматичним замовленням: великі сенсорні дисплеї дозволяють користувачам повністю переглядати продукти, керувати замовленнями та завершувати транзакції без допомоги персоналу.
· Платіжні термінали: на дисплеї можна об’єднати інструкції з експлуатації, інформацію про транзакції та сенсорну взаємодію в одному зручному для користувача інтерфейсі.
· Торгові автомати: сенсорний інтерфейс можна використовувати для демонстрації інформації про продукт, рекламного вмісту, вибору продукту та вказівок щодо оплати.
· Термінали продажу квитків і реєстрації: інтерактивні дисплеї можуть направляти користувачів через вибір пункту призначення, запити на бронювання, друк квитків або процедури реєстрації.
· Принтери самообслуговування: сенсорний екран може полегшити вибір документів, попередній перегляд вмісту, налаштування параметрів друку та функції оплати.
Однією з ключових проблем у розробці сенсорного обладнання є забезпечення бездоганної взаємодії сенсорної панелі, РК-модуля, контролера плати драйвера та механічної конструкції.
Цей інтегрований підхід особливо добре підходить для виробників масового обладнання. У таких випадках послідовність відображення, ефективність встановлення та координація ланцюга поставок мають першорядне значення. На прикладі нашого 21,5-дюймового продукту показано, як РК-дисплей, сенсорна панель і електроніка драйвера можуть бути інтегровані в єдину архітектуру модуля дисплея. Він також відповідає вимогам надійності за різних умов, включаючи температуру, вібрацію, термічний удар, перемикання живлення та ESD.
Для клієнтів OEM цей спільний дизайн продукту є найкращим рішенням. Це означає, що з самого початку все рішення для дисплея розроблено як невід’ємна частина обладнання, а не розглядається як ізольований РК-компонент.
Будь ласка, зв'яжітьсяСКАЙ-ТДМ. Наша команда допоможе з оцінкою та надасть ідеальне інтегроване рішення для відображення (LCD + плата драйвера + сенсорна панель), адаптоване для вашого проекту.
