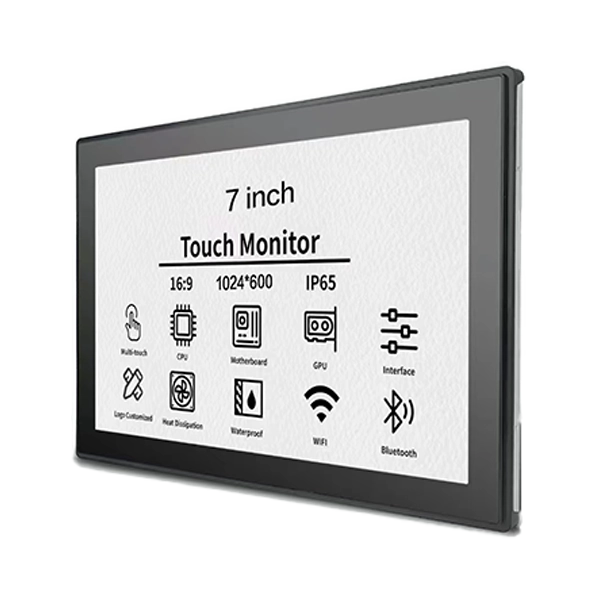

СКАЙ-ТДМзабезпечує7-дюймовий відкритий сенсорний монітордля панелей управління розумним будинком, будівельних відеодомофонів, терміналів контролю доступу та вбудованого обладнання. Цей компактний монітор, який поєднує в собі IPS-дисплей промислового класу з чуйним мультисенсорним дотиком PCAP і гнучкими варіантами кріплення, допомагає виробникам обладнання створювати інтуїтивно зрозумілі інтерфейси, адаптовані до їхніх продуктів.
7-дюймовий сенсорний монітор із відкритою рамкою пропонує практичний баланс між компактними розмірами, інтерактивною функціональністю та гнучкою інтеграцією обладнання. На відміну від звичайних настільних моніторів, його відкрита конструкція призначена для встановлення всередині спеціальних корпусів, стінових панелей, кіосків і вбудованих систем. Основні фактори вибору включають роздільну здатність дисплея, яскравість, чутливість до дотику, інтерфейси підключення, монтажні розміри та умови експлуатації. SKY-TDM підтримує параметри налаштування, такі як дисплеї високої яскравості, обробка покривного скла, оптичне склеювання, механічні модифікації та налаштування інтерфейсу, допомагаючи OEM-виробникам розробляти дисплеї, які відповідають вимогам їх застосування.
7-дюймовий сенсорний монітор з відкритою рамкою — це компактний інтерактивний дисплей, призначений для інтеграції в обладнання, а не для використання як окремий екран робочого столу. Зазвичай він поєднує в собі РК-панель, датчик дотику, електроніку контролера та монтажну конструкцію, яка дозволяє виробникам обладнання встановлювати дисплей позаду спеціальної передньої панелі.
Конструкція з відкритим каркасом дає інженерам-виробникам комплектного обладнання більший контроль над зовнішнім виглядом, схемою кріплення та габаритними розмірами готового продукту. Замість того, щоб розміщувати повний корпус споживчого монітора, дизайнери можуть вбудувати дисплей безпосередньо в настінний блок керування, термінал доступу або корпус машини.
Модель SKY-TDM поєднує в собі РК-панель IPS промислового класу з проекційно-ємнісною (PCAP) мультисенсорною технологією. Стандартний відеовхід HDMI і сенсорне підключення USB спрощують інтеграцію з сумісними хост-системами, а металева відкрита структура підтримує вбудовану установку.
Для виробників, які розробляють інтерфейси розумного будинку або обладнання для автоматизації будівель, результатом є компактна платформа відображення, яку можна адаптувати до різних конструкцій корпусів і вимог взаємодії з користувачем.
Дізнайтеся більше про 7-дюймовий сенсорний монітор із відкритою рамкою та доступні параметри конфігурації.
РК-панель IPS забезпечує широкі кути огляду, допомагаючи користувачам читати інформацію з різних позицій навколо настінного терміналу або станції керування. Це особливо корисно в спільних приміщеннях, де користувачі не завжди дивляться прямо на дисплей.
Залежно від обраної конфігурації роздільна здатність дисплея, яскравість, контрастність і обробка поверхні можуть бути узгоджені з візуальними вимогами програми.
Технологія проектованого ємнісного дотику підтримує інтуїтивно зрозумілу взаємодію, включаючи торкання, проведення пальцем та інші підтримувані мультисенсорні жести. Він підходить для графічних інтерфейсів, які дозволяють користувачам переміщатися по меню, налаштовувати параметри та керувати підключеними пристроями.
Для спеціалізованих проектів продуктивність дотику можна налаштувати відповідно до таких вимог, як робота в рукавичках, умови дотику, пов’язані з водою, або товще захисне скло. Ці функції мають бути визначені та підтверджені для передбаченого робочого середовища.
Конструкція з відкритим каркасом дозволяє монітору встановлюватися в корпуси спеціального обладнання без об’єму звичайного корпусу зовнішнього монітора. Зарезервовані монтажні отвори та настроювані механічні функції можуть допомогти виробникам узгодити дисплей із дизайном корпусу.
СКАЙ-ТДМ описує цей продукт як придатний для цілодобової роботи у вбудованих програмах. Фактична надійність розгортання залежить від повної конструкції системи, включаючи вентиляцію, якість електроенергії, температуру, монтаж і умови використання.
Для відповідних конфігурацій обладнання та програмного забезпечення монітор можна інтегрувати з системами на базі Windows, Linux, Android і Raspberry Pi. Підтвердьте відеовихід, сенсорний вхід і сумісність драйверів перед завершенням розробки дизайну.
Невеликий розмір екрана та вбудована конструкція роблять цей монітор особливо корисним, коли обладнання потребує інтерактивного інтерфейсу, але має обмежений простір для встановлення.
Наприклад, системному інтегратору «розумного дому» може знадобитися семидюймовий дисплей, який поміщається в попередньо визначений настінний корпус, залишаючись доступним протягом дня. Спеціальний відкритий монітор може вирівняти монтажні отвори, положення кабелю та сенсорну поверхню з корпусом, зменшуючи потребу в перепроектуванні всієї панелі керування.
Оцінюючи застосування, інженери також повинні враховувати відстань огляду, навколишнє освітлення, доступ користувачів, очікувані години роботи та захист навколишнього середовища, який забезпечує готовий корпус.
Сенсорна технологія безпосередньо впливає на зручність використання, взаємодію програмного забезпечення та придатність для робочого середовища. PCAP і резистивні сенсорні технології відповідають різним вимогам, тому рішення має ґрунтуватися на тому, як користувачі будуть працювати з обладнанням.
| Фактор порівняння | PCAP Touch | Резистивний дотик |
|---|---|---|
| Взаємодія | Підтримує мультидотик і інтерфейси на основі жестів, якщо відповідним чином налаштовано | Загалом підходить для прямої взаємодії за принципом «вкажи та вибери». |
| Сенсорне введення | Реагує на зміни ємності | Реагує на тиск на дотик |
| Досвід користувача | Подібно до сучасних смартфонів і планшетів | Практичний для виконання простих задач контрольованого введення |
| Операція в рукавичках | Потрібна сумісна сенсорна настройка та відповідні рукавички | Може підтримувати багато додатків у рукавичках і стилусах, залежно від конструкції |
| Типові застосування | Панелі розумного будинку, домофони та інтерактивні термінали | Вибрані промислові системи керування та спеціалізовані пристрої введення |
Для сучасного розумного домашнього інтерфейсу з навігацією пальцем і мультисенсорним керуванням PCAP часто є підходящою відправною точкою. Для обладнання, яке працює в спеціальних рукавичках або стилусах, варто оцінити резистивний дотик на основі тиску.
Жодна технологія не є універсальною. Найкращий вибір залежить від інтерфейсу користувача, захисного скла, робочого середовища та необхідної поведінки дотику. Ознайомтеся з рішеннями сенсорної панелі та дисплея SKY-TDM під час порівняння доступних варіантів інтеграції.
Сам по собі розмір екрана не визначає, чи підійде монітор до вбудованої системи. Покупці повинні разом переглянути оптичні, електричні, механічні та екологічні характеристики.
| Специфікація | Опублікована інформація про продукт | Чому це важливо |
|---|---|---|
| Розмір екрану | 7 дюймів | Визначає категорію дисплея та доступний простір інтерфейсу. |
| Технологія відображення | IPS LCD промислового рівня | Підтримує ширококутний огляд для фіксованих установок. |
| роздільна здатність | Підтвердьте замовлену конфігурацію | Впливає на чіткість тексту, піктограми та макет інтерфейсу. |
| Сенсорна технологія | PCAP мультитач | Підтримує адаптивні інтерактивні інтерфейси. |
| Відеоінтерфейс | HDMI | Підключає дисплей до сумісного хост-обладнання. |
| Сенсорний інтерфейс | USB | Передає сенсорне введення в головну систему. |
| Блок живлення | Підтвердьте вимоги обраної моделі | Забезпечує електричну сумісність з обладнанням. |
| Монтаж | Вбудована установка на відкритому каркасі | Визначає вирізи в корпусі та механічне кріплення. |
| Налаштування | Яскравість, обробка скла, склеювання та механічні параметри | Допомагає адаптувати монітор до конкретних вимог проекту. |
Перед замовленням вимагайте найновішу технічну таблицю та механічне креслення. Перевірте активну площу відображення, габаритні розміри, розташування отворів для кріплення, проміжок кабелю, роз’єм живлення та вимоги до інтерфейсу хоста.
Яскравість також має відповідати умовам встановлення. Стандартна внутрішня панель керування може не вимагати такої ж яскравості, як дисплей, розташований біля яскравого вікна. SKY-TDM містить список параметрів налаштування високої яскравості до 1000 ніт для відповідних конфігурацій; остаточне значення має бути підтверджено для обраної моделі.
Обладнання OEM рідко має ідентичні розміри корпусу або експлуатаційні вимоги. Налаштування допомагає узгодити дисплей із повним продуктом, а не змушувати інженерів перепроектувати навколишні компоненти навколо стандартного монітора.
СКАЙ-ТДМ пропонує параметри налаштування, які можуть включати:
Оптичне з’єднання, сенсорне налаштування та захист навколишнього середовища не слід розглядати як взаємозамінні функції. Наприклад, склеювання може покращити оптичну продуктивність і допомогти зменшити простір, у якому може накопичуватися пил або волога, але це не автоматично встановлює певний рейтинг IP або робить весь пристрій водонепроникним.
Для проектних команд найефективнішим підходом є визначення механічного креслення, вимог до інтерфейсу, цільової яскравості, поведінки дотику та умов роботи перед тим, як запитувати індивідуальний зразок.
Структуроване оцінювання допомагає запобігти проблемам сумісності під час прототипування та масового виробництва. Порівнюючи постачальників і конфігурації, використовуйте наступний контрольний список.
Ці кроки особливо важливі для продуктів, які будуть виготовлені в кількох серіях. Рання перевірка може зменшити переробку корпусу, затримки інтеграції та зміни, яких можна уникнути після початку виробництва.
Його головною перевагою є компактність, інтерактивна інтеграція. Конструкція з відкритим каркасом дозволяє виробникам вбудовувати дисплей у спеціальні корпуси обладнання, а сенсорна функція забезпечує безпосереднє керування користувачем без окремої клавіатури чи миші.
так Доступні параметри налаштування включають механічні розміри, положення монтажних отворів, розташування кабелів, кришку скла та вибрані функції інтерфейсу. Поділіться кресленням корпусу та вимогами до встановлення, щоб підтвердити здійсненність.
СКАЙ-ТДМ визначає монітор для безперервної роботи у відповідних вбудованих програмах. Фактичний термін служби та надійність залежать від кінцевої конфігурації, температури навколишнього середовища, джерела живлення, вентиляції та умов експлуатації. Підтвердьте необхідні критерії перевірки перед розгортанням.
В інформації про продукт як стандартні інтерфейси вказано відеовхід HDMI і сенсорне з’єднання USB. Інші конфігурації інтерфейсу можуть бути доступні шляхом налаштування. Перед замовленням підтвердьте сумісність із запланованим апаратним забезпеченням.
Доступне налаштування яскравості з опціями високої яскравості до 1000 ніт для відповідних конфігурацій. Оптичне склеювання та відповідна обробка поверхні також можуть допомогти покращити читабельність. Фактична продуктивність залежить від установки, відображень і навколишнього освітлення.
СКАЙ-ТДМ визначає сумісність з Windows, Linux і Android, а системи на базі Raspberry Pi також підтримуються у відповідних конфігураціях. Під час тестування інтеграції перевірте відеовихід хоста, підтримку сенсорного USB, драйвери та вимоги до програмного забезпечення.
Надайте необхідну кількість, додаток, роздільну здатність, яскравість, сенсорну технологію, вимоги до інтерфейсу, монтажне креслення, робоче середовище та будь-які потреби налаштування. Ці деталі допомагають постачальнику рекомендувати відповідну конфігурацію та оцінювати вимоги до виробництва.
7-дюймовий сенсорний монітор з відкритою рамкою є практичним вибором для виробників обладнання, яким потрібен компактний інтерактивний дисплей із гнучкою механічною інтеграцією. Його придатність залежить не тільки від розміру екрана: роздільна здатність, яскравість, сенсорна технологія, монтажні розміри, інтерфейси та умови роботи мають відповідати готовому продукту.
Завдяки технології дисплею IPS, мультисенсорному підключенню PCAP, відеовходу HDMI, сенсорному USB-підключенню та параметрам налаштування рішення SKY-TDM може підтримувати панелі керування розумним будинком, домофони для будівель, термінали доступу та інші вбудовані програми. Ретельний аналіз специфікацій і тестування зразків залишаються важливими для досягнення надійної інтеграції.
Плануєте новий розумний домашній термінал, систему внутрішнього зв’язку чи промисловий інтерфейс керування?Ознайомтеся з 7-дюймовим відкритим сенсорним монітором ізв'яжіться з намищоб обговорити ваші технічні характеристики дисплея, механічні креслення, вимоги до налаштування OEM і графік проекту. SKY-TDM може допомогти вам оцінити відповідну конфігурацію дисплея для вашого наступного проекту розробки продукту.
