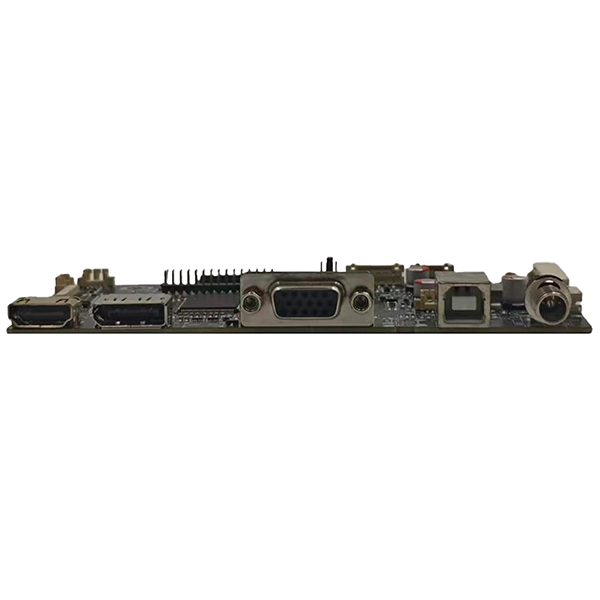

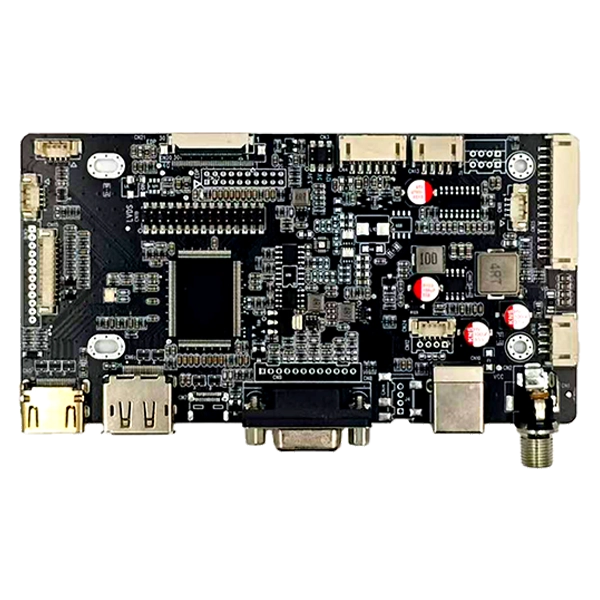

HDMI і DP і VGA і Type C до інтерфейсу LVDS EDP Плата AD

Плата AD від SKY-TDM HDMI, DP, VGA і Type C до LVDS EDP підтримує як LVDS, так і eDP TFT РК-панелі в одному компактному промисловому дизайні. Завдяки вбудованій пам’яті DDR, повороту зображення на 180°, обробці FRC, широкому входу 8–25 В постійного струму, настроюваному живленню панелі та численним інтерфейсам розширення, це ідеальний контролер дисплея для промислового HMI, медичного обладнання, кіосків, транспортних систем і вбудованих дисплеїв.

Надіслати запит

Опис продукту

Для промислового обладнання часто потрібні різні відеоінтерфейси залежно від апаратної платформи замовника. Традиційні плати контролерів LCD зазвичай підтримують лише один інтерфейс панелі, що змушує інженерів переробляти апаратне забезпечення або купувати кілька плат контролерів для різних проектів.

СКАЙ-ТДМHDMI і DP і VGA і Type C до інтерфейсу LVDS EDP Плата ADусуває ці обмеження шляхом інтеграціїHDMI, DisplayPort, VGA та USB Type-Cвідеовходи разом зLVDS і eDPвиходи дисплея на одній друкованій платі промислового класу.

Незалежно від того, розробляєте ви новий HMI, модернізуєте застаріле обладнання чи інтегруєте вбудований дисплей у промислове обладнання, одна плата контролера підтримує кілька конфігурацій РК-дисплея, скорочуючи час розробки, вартість запасів і складність продукту.

Розроблена для тривалого промислового застосування, плата забезпечує стабільну якість зображення, гнучкі варіанти живлення та комплексні периферійні інтерфейси для виробників обладнання та системних інтеграторів.

Чому інженери обирають цю плату контролера

Ця інтерфейсна плата AD інтегрує кілька варіантів введення та повністю сумісна з найпоширенішими сучасними джерелами відео:HDMI, DisplayPort (DP), VGA та USB Type-C (режим DP Alt). Це дозволяє клієнтам плавно перемикатися між різними хост-платформами без необхідності додаткових плат конвертера.

Підтримує РК-панелі як LVDS, так і eDP

Ця плата AD з інтерфейсом HDMI і DP, VGA і типу C до LVDS EDP повністю сумісна з обома основними стандартами інтерфейсу LCD. Доступні параметри виведення дисплея включають двоканальний 8-бітний LVDS, 20-контактний eDP, 30-контактний eDP FPC і 40-контактний eDP FPC. Він ідеально підходить для широкого діапазону промислових TFT LCD модулів, від 7-дюймових екранів до широкоформатних дисплеїв.

Ідеально підходить для демонстраційної продукції промислового рівня

На відміну від плат дисплеїв споживчого класу, ця плата AD з інтерфейсом HDMI і DP і VGA і Type-C до LVDS EDP спеціально розроблена для високотехнічних і вимогливих промислових застосувань. Його основні апаратні характеристики включають широку вхідну напругу постійного струму (8В-25В), конструкція промислового живлення з низькими пульсаціями, покращений захист від електростатичного розряду (ESD) і використання промислових компонентів для забезпечення тривалої стабільної роботи. Він особливо добре підходить для складних умов, таких як надворі та умови високої температури, гарантуючи незмінну стабільність відображення.

Типові застосування

Ця плата AD з інтерфейсом HDMI і DP, VGA і типу C до LVDS EDP широко використовується в промислових продуктах, що працюють у складних середовищах. Типові сценарії застосування включають промислові термінали HMI, відкриті сенсорні монітори, інтерфейси машин з ЧПК, медичне діагностичне обладнання та системи машинного зору.

Спеціально для проектів OEM і ODM

Кожен експозиційний проект унікальний. Ми надаємо комплексні послуги технічної підтримки, включаючи перевірку сумісності РК-панелі, оптимізацію мікропрограми, модифікацію EDID (розширені ідентифікаційні дані дисплея), налаштування параметрів підсвічування, розробку спеціального кабелю LVDS і eDP і друк логотипу на друкованій платі. Незалежно від того, чи потрібна для вашого проекту стандартна плата контролера чи повністю індивідуальне рішення, SKY-TDM надає професійну інженерну підтримку на кожному етапі життєвого циклу продукту.

Технічні характеристики

Пункт	Специфікація
Відео вхід	HDMI, DisplayPort(DP), VGA, Type-C
Вихід на дисплей	LVDS, eDP (20pin/30pin/40pin)
Напруга панелі	3,3 В/5 В/12 В
Вихід підсвічування	5В/12В/24В
Аудіо	Підсилювач 3 Вт x 2
Вхідна напруга	8~28В
Робоча температура	від -20°C до 80°C

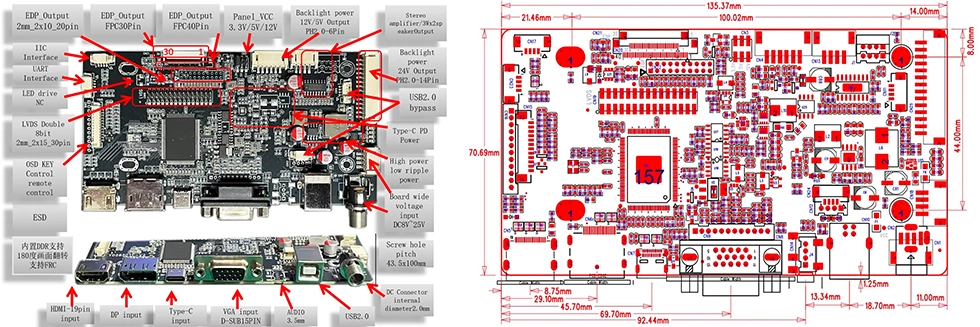

Розміри

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

JST 2x15-контактний вихідний інтерфейс LVDS

Pin	Сигнал	Pin	Сигнал
1	VCC (3,3/5/12 В)	2	VCC (3,3/5/12 В)
3	VCC (3,3/5/12 В)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

Інтерфейс FFC-0,5 мм-40 контактів eDP

Pin	Сигнал	Pin	Сигнал
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC (3,3/5/12 В)
19	VCC (3,3/5/12 В)	20	VCC (3,3/5/12 В)
21	VCC (3,3/5/12 В)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	БК-ШІМ	34	BK_EN
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

Інтерфейс FFC-0,5 мм-30 контактів eDP

Pin	Сигнал	Pin	Сигнал
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC (3,3/5/12 В)
13	VCC (3,3/5/12 В)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_EN
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

JST 2x10 Pin eDP вихідний інтерфейс

Pin	Сигнал	Pin	Сигнал
1	VCC (3,3/5/12 В)	2	VCC (3,3/5/12 В)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

Інтерфейс підсвічування PH2.0mm-6PIN

Pin	Сигнал
1	GND
2	GND
3	PWM/Vadj
4	УВІМК./ВИМК
5	+12В/5В
6	+12В/5В

Чому обирають США

Апаратне забезпечення є лише основою; Сервіс - запорука довгострокового успіху. SKY-TDM прагне прискорити запуск вашого проекту та повністю вирішити проблеми з ланцюгом поставок. Ми надаємо наступну основну підтримку:

- Тривалий життєвий цикл продукту:Стабільні та надійні можливості масового виробництва.

- Комплексна технічна підтримка:Допомога з тестуванням на сумісність РК-дисплея та спеціальними сигнальними кабелями.

- Гнучка модель виробництва:Низький MOQ (мінімальна кількість замовлення) і швидке технічне реагування.

- Універсальні дисплеї:Сенсорні екрани та РК-панелі постачаються в комплекті, який відповідає різноманітним потребам.

FAQ

Питання 1: чи підтримує ця плата AD інтерфейсу HDMI, DP і VGA і типу C до інтерфейсу LVDS EDP як дисплеї LVDS, так і eDP?

A: Так. Він сумісний із TFT LCD-панелями промислового класу з інтерфейсами LVDS або eDP. Ми можемо порекомендувати відповідні роз’єми та прошивку на основі конкретної моделі панелі.

Q2: Які інтерфейси відеовходу підтримуються?

A: Плата підтримуєHDMI, DisplayPort, VGA та USB Type-C(з альтернативним режимом DP), що забезпечує широку сумісність з різними промисловими комп’ютерами та вбудованими системами.

Q3: Чи можна налаштувати прошивку?

A: Так. Ми пропонуємо комплексні послуги з налаштування вбудованого програмного забезпечення, включаючи налаштування часу, конфігурацію EDID (розширені ідентифікаційні дані дисплея), налаштування логотипу завантаження та оптимізацію параметрів панелі.

Q4: Яка робоча вхідна напруга плати?

В: Плата контролера підтримує широкий діапазон вхідного сигналу постійного струму8 В до 25 В, що робить його ідеальною сумісністю з промисловими системами електроживлення 12 В і 24 В.

Q5: Чи можете ви надати відповідні з’єднувальні кабелі?

A: Так. Ми виготовляємо індивідуальні кабелі LVDS, кабелі eDP FPC, кабелі підсвічування та джгути живлення, щоб забезпечити інтеграцію plug-and-play для наших клієнтів.

Q6: Ви пропонуєте послуги OEM?

A: Так. Ми підтримуємо друк логотипів на друкованій платі, налаштування вбудованого програмного забезпечення, модифікації роз’ємів, збірки кабелів і повні послуги з розробки ODM.

Q7: Яка максимальна роздільна здатність підтримується виходами LVDS і eDP?

A: Вихід LVDS підтримує до1920×1080 на 60 Гц(двоканальний 8-бітний). Вихід eDP підтримує до3840 × 2160 на 60 Гц(4K UHD), залежно від характеристик панелі та якості кабелю. Для додатків 4K ми рекомендуємо використовувати інтерфейс eDP для оптимальної пропускної здатності.

Q8: Чи може ця плата підтримувати портретну орієнтацію дисплея?

A: Так. Плата підтримує поворот зображення на 180° через конфігурацію мікропрограми. Для обертання на 90°/270° (портретний режим) ми можемо налаштувати мікропрограму відповідно до вимог панелі та програми. Під час оформлення замовлення вкажіть вимоги щодо орієнтації.

Зв'яжіться з нами

Шукаю надійногоHDMI і DP і VGA і Type C до інтерфейсу LVDS EDP Плата ADдля вашого наступного проекту вбудованого дисплея?

Щоб порекомендувати найбільш прийнятне рішення, будь ласка, надайте наступну інформацію під час подання запиту:

- Номер моделі РК-панелі

- Необхідний інтерфейс відеовходу (HDMI, DP, VGA або USB Type-C)

- Вхідна напруга живлення

- Вимоги до підсвічування

- Орієнтовна річна кількість

- Вимоги до налаштування OEM або мікропрограми

Наша команда інженерів розгляне ваші специфікації та надасть сумісне рішення, технічні рекомендації та цінову пропозицію протягом 24 робочих годин.
