Оскільки промислові РК-панелі продовжують розвиватися, багато вбудованих систем потребують надійного перетворення сигналу між різними інтерфейсами дисплея. СКАЙ-ТДМПлата перетворення сигналу LVDS в TTLзабезпечує професійне рішення для інженерів, яким потрібно керувати TTL/RGB TFT РК-панелями через виходи LVDS, зберігаючи при цьому чудову якість зображення та стабільність системи, і все це при зниженні загальних витрат.
Розроблена спеціально для промислових середовищ, ця плата перетворювача об’єднує високоефективне управління живленням, оптимізоване розташування друкованої плати та промислові компоненти для забезпечення стабільної роботи в складних умовах. Порівняно з альтернативами споживчого класу, він пропонує чудову продуктивність EMC (електромагнітна сумісність), нижчий рівень EMI (електромагнітних перешкод), довший термін експлуатації та більшу сумісність із промисловими РК-модулями.
Ця плата ефективно скорочує час розробки та оптимізує системну інтеграцію, інтегруючи новий РК-дисплей у наявне обладнання чи оновлюючи застарілі системи.
На відміну від стандартних плат розробки, ця плата перетворення сигналу LVDS в TTL була оптимізована для безперервної роботи в промислових середовищах.
Він включає:
- Дизайн друкованої плати промислового рівня
— Стабільна вхідна архітектура LVDS
- 50-контактний РК-вихід TTL/RGB
- Конструкція джерела живлення з низьким рівнем шуму
- Високоефективний драйвер світлодіодного підсвічування
- Регульована напруга VCOM
- Чудова продуктивність ЕМС
- Низьке енергоспоживання
- Цілісність високошвидкісного сигналу
- Компоненти з тривалим життєвим циклом

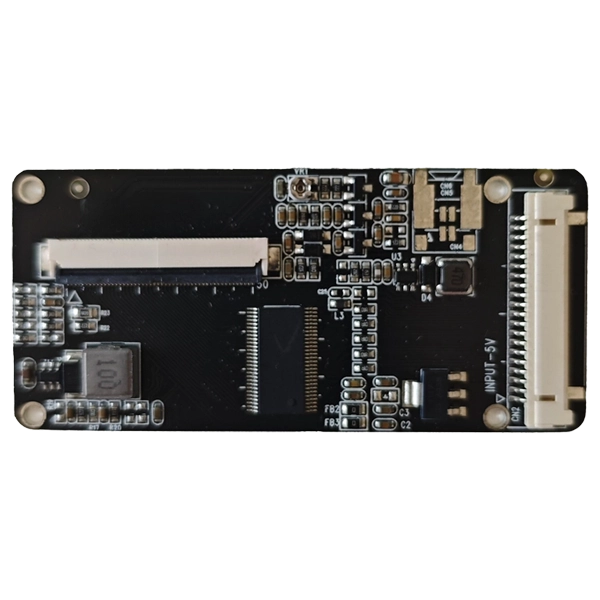

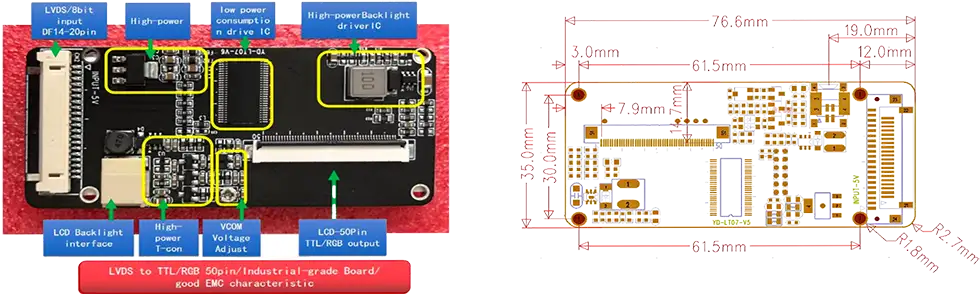

Компактна механічна конструкція також робить його придатним для вбудованих продуктів, де простір для встановлення обмежений.
Ретельно оптимізована диференціальна маршрутизація мінімізує спотворення сигналу та забезпечує стабільну передачу зображення.
Компонування друкованої плати та конструкція живлення зменшують електромагнітні перешкоди, спрощуючи сертифікацію промислового обладнання.
Підтримує широкий спектр промислових РК-панелей TFT з використанням 50-контактних інтерфейсів TTL/RGB.
Вбудована високоефективна схема живлення зменшує виділення тепла та підвищує загальну надійність.
Дозволяє інженерам точно налаштовувати продуктивність дисплея для різних РК-панелей.
Забезпечує постійну яскравість із чудовою довгостроковою стабільністю.
Стандартні з’єднувачі спрощують установку та скорочують цикли розробки продукту.
| Пункт | Специфікація |
| Інтерфейс введення | LVDS (8 біт) |
| Вихідний (LCD) інтерфейс | TTL/RGB 50-контактний |
| Вхідна напруга | 5В |
| Драйвер підсвічування | Вбудований світлодіодний драйвер |
| Налаштування VCOM | Підтримується |
| Робоча температура | від -20°C до +70°C |
| Нестандартний дизайн | Підтримується |
| Pin | Сигнал | Pin | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVD-диск | 8 | РЕЖИМ |
| 9 | DE | 10 | ПРОТИ |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Л/П | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | СКИДАННЯ |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Сигнал | Pin | Сигнал |
| 1 | Vin (5 В) | 2 | Vin (5 В) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | УВІМК./ВИМК | 20 | ШІМ |
Ця плата розроблена для промислового застосування та чудово підходить для промислових середовищ із високими вимогами, таких як промислові HMI, промислове обладнання, лотерейні машини та медичні пристрої.
Наразі цей продукт підтримує певні сигнали інтерфейсу. Якщо вам потрібні інші сигнали інтерфейсу, будь ласка, надайте специфікації інтерфейсу РК-дисплея, і ми переробимо плату відповідно до ваших потреб.
Коли вам потрібна ця плата перетворення?
Більшість промислових РК-панелей сьогодні використовують інтерфейси LVDS або eDP. Однак для багатьох застарілих конструкцій обладнання та певних спеціалізованих модулів відображення все ще потрібні сигнали TTL/RGB (паралельний RGB). Ось коли вам потрібна ця дошка:
Використовуйте цю дошку, якщо:
- Ваша система виводить сигнали LVDS, але для РК-панелі потрібен вхід TTL/RGB
- У вас застаріла панель дисплея з 50-контактним інтерфейсом TTL
- Ви оновлюєте систему, але зберігаєте наявну панель TTL
- Вам потрібно протестувати або перевірити панелі TTL за допомогою джерел сигналу LVDS
Прямого підключення LVDS достатньо, якщо:
- Як джерело, так і панель використовують LVDS (перетворення не потрібне)
- Ваша панель має входи eDP або HDMI
– Ви проектуєте нову систему з сучасними інтерфейсними панелями
Ця плата спеціально розроблена для сценарію конверсії --- дозволяє інженерам повторно використовувати існуючі TTL-панелі з новішими промисловими комп'ютерами, оснащеними LVDS, або вбудованими контролерами.
Ми вирішуємо реальні проблеми, з якими стикаються клієнти OEM під час інтеграції LCD. Завдяки підтримці перетворення між різними вихідними джерелами LVDS і окремими 50-контактними панелями TTL LCD ми усуваємо потребу в перепроектуванні системи. Плата має незалежну архітектуру живлення, яка мінімізує коливання напруги для підвищення загальної стабільності продукту, тоді як розводка друкованої плати промислового рівня значно покращує ефективність електромагнітної сумісності та зменшує системні перешкоди. Крім того, ми пропонуємо комплексне налаштування; просто надайте свої вимоги щодо визначення інтерфейсу, типів роз’ємів і розташування монтажних отворів, і ми надамо повний дизайн, який ідеально відповідає вашому обладнанню.
Вибір нас означає більше, ніж просто придбання плати перетворення сигналу LVDS у TTL --- ви співпрацюєте з досвідченим інженерним союзником у сфері інтеграції промислових дисплеїв.
Ми надаємо комплексні універсальні рішення, які включають індивідуальну розробку OEM і ODM, оцінку сумісності РК-дисплеїв, налаштування кабелю, оптимізацію прошивки, прототипування невеликих партій, можливості масового виробництва, ретельний контроль якості та довгострокову доступність продукту. Наш підхід «все в одному» допомагає усунути непотрібні ризики якості, які часто пов’язані із закупівлею від кількох постачальників.
Відповідь: Плата має широку підтримку 50-контактних РК-панелей TTL/RGB з таким же визначенням контактів.
A: Так. Тип роз’єму, призначення контактів, довжина кабелю та визначення інтерфейсу можна повністю налаштувати.
A: Так. Ми надаємо відповідні конфігурації мікропрограми та обладнання, адаптовані до різних роздільних здатностей РК-дисплея та вимог до часу.
A: Абсолютно. Розроблена з компонентами промислового класу та оптимізована для роботи з електромагнітною сумісністю (EMC), ця плата створена для безперервної та стабільної роботи.
A: Так. Ми пропонуємо повні комплекти кабелів, включаючи кабелі LVDS, кабелі підсвічування, кабелі живлення та спеціальні джгути.
A: Так. Наша команда інженерів готова допомогти вам з оцінкою сумісності РК-дисплея, налагодженням інтерфейсу та інтеграцією системи.
A: Стандартні моделі зазвичай мають термін виконання від 2 до 3 тижнів. Для індивідуальних проектів термін доставки залежить від складності дизайну.
A: Так. Ми настійно рекомендуємо замовлення зразків для технічної перевірки перед масовим виробництвом.
A: Так. Для промислових проектів ми підтримуємо тривалий життєвий цикл продукції та забезпечуємо довгострокове планування поставок, коли це можливо.
A: Стандартна версія підтримує одноканальний вхід LVDS (8-біт). Для вимог двоканального входу LVDS ми можемо налаштувати дизайн плати на основі ваших конкретних параметрів часу та роз’ємів РК-панелі. Будь ласка, надайте номер моделі панелі або визначення інтерфейсу для оцінки.
