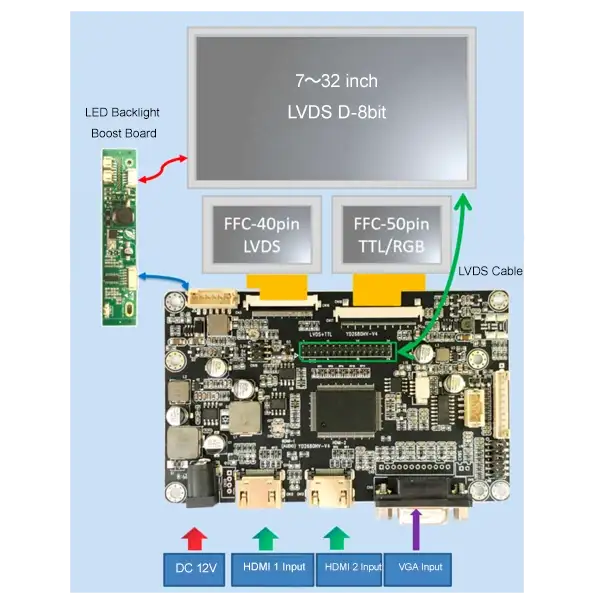

Сучасне промислове обладнання вимагає гнучких інтерфейсів дисплея, відмінної якості зображення та тривалого життєвого циклу продукту. наш2-HDMI до LVDS TTL інтерфейс AD платарозроблено спеціально для виробників обладнання OEM, яким необхідно підключити джерела сигналу HDMI до промислових TFT LCD панелей.
Підтримуючиподвійні відеовходи HDMI, плата контролера перетворює цифрові сигнали в інтерфейси LVDS або TTL, що робить її придатною для широкого діапазону РК-панелей багатьох виробників. Незалежно від того, оновлюєте ви наявний дисплей чи розробляєте нову вбудовану систему, ця плата контролера пропонує надійне та економічно ефективне рішення.
На відміну від споживчих дисплеїв, він оптимізований для безперервної промислової експлуатації зі стабільною продуктивністю, чудовими характеристиками електромагнітної сумісності та довгостроковою доступністю компонентів.
Подвійний вхід HDMI:Підтримується перемикання між двома джерелами сигналу HDMI, значно підвищуючи гнучкість системи.
Подвійний вихід LVDS і TTL:Підтримує РК-панелі як LVDS, так і RGB TTL (паралельний RGB), що ефективно знижує витрати на модернізацію апаратного забезпечення.
Широка сумісність з LCD:Сумісний із промисловими РК-панелями TFT від 7 до 32 дюймів (налаштовується відповідно до специфікацій панелі).
Чудова якість зображення:Відрізняється обробкою зображень HD, низьким рівнем перешкод сигналу, стабільною продуктивністю кольору та швидким часом відгуку.
Промисловий дизайн:Розроблено для важких промислових умов і безперервної тривалої роботи.
Гнучка конфігурація прошивки:Підтримує розробку індивідуального програмного забезпечення на основі роздільної здатності РК-дисплея, параметрів синхронізації, визначень інтерфейсу та конкретних вимог замовника.
Ідеально підходить для промислової автоматизації, медичних пристроїв, кіосків самообслуговування, цифрових вивісок і вбудованих дисплеїв, ця плата бездоганно відповідає вимогливим стандартам цих галузей.
Створена для роботи в складних промислових умовах, ця плата має вдосконалений захист сигналу та напруги. Він ефективно усуває перешкоди сигналу та нестабільність дисплея, забезпечуючи бездоганну роботу навіть у найскладніших умовах.
На відміну від постачальників плат контролера, які просто постачають електронні компоненти, ми є професійним виробником сенсорних екранів, який надає повні послуги інтеграції дисплеїв. Наші основні можливості включають:
Ми допомагаємо вибрати ідеальний РК-дисплей промислового класу, налаштовувати ємнісні або резистивні сенсорні екрани, налаштовувати плати контролера РК-дисплея, забезпечувати оптичне з’єднання для модулів РК-дисплея, налаштовувати кришку скла та поставляти відповідні інтерфейсні кабелі РК-дисплея. Це суттєво зменшує складність пошуку та ефективно скорочує цикл розробки продукту.
Ми пропонуємо комплексні параметри налаштування, включаючи конфігурацію роздільної здатності РК-дисплея, відображення контактів LVDS, налаштування синхронізації TTL, оптимізацію вбудованого програмного забезпечення, керування підсвічуванням і яскравістю, мови екранного меню, налаштування логотипу при запуску, визначення контактів кабелю, налаштування типу роз’єму та вимоги до механічної монтажної конструкції. Ми дуже зацікавлені у співпраці з клієнтами над проектами OEM та ODM.
Як професійний виробник сенсорних екранів, ми інтегруємо суворе управління якістю на кожному етапі нашого виробничого процесу. Наші сертифікати виробничої системи включаютьISO 9001Система менеджменту якості,ISO 13485Система управління якістю медичних виробів таIATF 16949Система управління якістю автомобіля. Кожна плата контролера проходить суворе функціональне тестування перед відправкою, щоб забезпечити стабільну роботу та ідеальну сумісність з панелями відображення наших клієнтів.
| Особливість | Вигода |
| Подвійні входи HDMI | Гнучкий вибір джерела відео |
| Виходи LVDS і TTL | Підтримує кілька типів РК-інтерфейсів |
| Промислові компоненти | Тривалий термін служби |
| Стабільна обробка сигналу | Чітке зображення з мінімальними перешкодами |
| Налаштування прошивки | Підходить для різних РК-панелей |

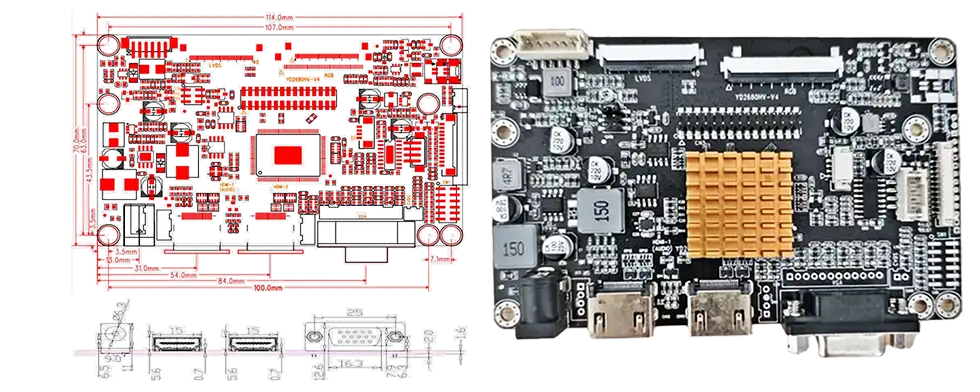

| Компактний дизайн друкованої плати | Легка інтеграція у вбудоване обладнання |
| Довгострокове постачання | Ідеально підходить для промислового управління життєвим циклом |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCC (3,3/5 В) | 2 | VCC (3,3/5 В) |
| 3 | VCC (3,3/5 В) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | СКИДАННЯ | 6 | РЕЖИМ ОЧІКУВАННЯ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | ДІМО | 28 | ДИХЕР |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Сигнал | Pin | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3,3/5 В) | 8 | РЕЖИМ |
| 9 | DE | 10 | ПРОТИ |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Л/П | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | СКИДАННЯ |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | УВІМК./ВИМК |
| 5 | 5 В/12 В (тип.) |
| 6 | 5 В/12 В (тип.) |
Багато промислових проектів зазнають невдачі через проблеми сумісності між РК-панеллю, сенсорним екраном, кабелями, мікропрограмою та платою контролера. Ми допомагаємо усунути ці ризики, надаючи такі послуги:
- Повні рішення для підбору дисплеїв
- Конфігурація синхронізації LCD
- Перевірка інтерфейсу
- Тестування сенсорної сумісності
- Довгострокова доступність товару
- Інженерна підтримка протягом життєвого циклу вашого проекту
Ці комплексні послуги призначені для повного задоволення ваших вимог до продукції. Замість того, щоб купувати компоненти окремо, клієнти отримують повністю перевірене рішення для відображення. Це не тільки економить дорогоцінний час на розробку та дослідження, а й значно знижує ризики розробки.
Відповідь: Цю AD-плату з інтерфейсом 2-HDMI до LVDS TTL можна налаштувати для підтримки широкого діапазону промислових TFT LCD-панелей з інтерфейсами LVDS або TTL. Будь ласка, надайте номер конкретної моделі РК-дисплея для перевірки сумісності.
A: Так. Ми надаємо індивідуальне мікропрограмне забезпечення на основі роздільної здатності вашого РК-дисплея, параметрів синхронізації, визначення інтерфейсу та конкретних вимог до програми.
A: Так. Для проектів OEM ми підтримуємо налаштування логотипів завантаження, багатомовних налаштувань, функцій екранного меню та різноманітних параметрів відображення.
A: Так. Плата розроблена з промислових компонентів, спеціально створених для тривалої безперервної роботи в складних умовах.
A: Абсолютно. Ми можемо надати комплексне комплексне рішення, яке включає РК-панель, сенсорний екран, плату контролера, кабелі, оптичне з’єднання та механічну інтеграцію.
A: Так. Наша команда інженерів допомагає з узгодженням РК-дисплеїв, розробкою мікропрограми, налаштуванням інтерфейсу та інтеграцією проекту.
Шукаєте надійну плату контролера HDMI до LVDS/TTL LCD для свого наступного проекту?
Наша команда інженерів допоможе вам швидко підібрати найбільш підходящу плату контролера та налаштувати мікропрограму, забезпечивши повне рішення для відображення, адаптоване саме до вашої програми. Інтегруючи РК-панелі промислового класу, сенсорні екрани, плати контролерів, оптичне з’єднання та інженерну підтримку OEM в єдиний ланцюжок поставок, ми прагнемо допомогти клієнтам скоротити цикли розробки, знизити ризики інтеграції та прискорити час виходу на ринок.
