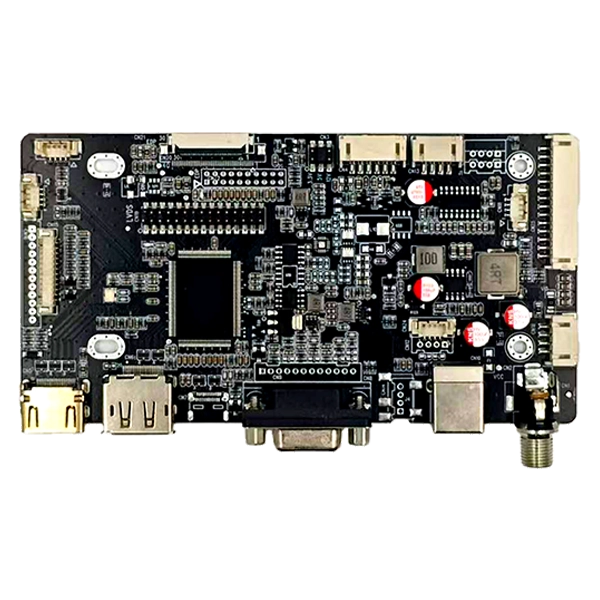

СКАЙ-ТДМрозвиваєHDMI і DP і VGA і Type C до інтерфейсу LVDS EDP Плата ADщоб допомогти OEM-виробникам, системним інтеграторам і виробникам промислового обладнання підключити кілька джерел відео з LVDS або eDP РК-панелями через один гнучкий контролер дисплея. Завдяки поєднанню входів HDMI, DisplayPort, VGA та USB Type-C із кількома конфігураціями виходу РК-дисплея плата може зменшити складність апаратного забезпечення, одночасно підтримуючи вимогливі додатки вбудованого дисплея.
Сучасним промисловим системам відображення часто доводиться працювати з різними хост-комп’ютерами, графічними інтерфейсами та РК-панелями. Використання окремого контролера для кожного інтерфейсу може збільшити інженерну роботу, вимоги до запасів і час інтеграції. Багатоінтерфейсна плата РК-драйверів забезпечує більш практичний підхід, поєднуючи кілька відеовходів і виходів дисплея в одній друкованій платі промислового класу.
Конфігурація інтерфейсу HDMI, DP, VGA і Type-C підтримує широкий спектр хост-платформ, а виходи LVDS і eDP роблять контролер придатним для різних архітектур TFT LCD. Плата підтримує настроювану напругу панелі, вихід підсвічування, промислові робочі температури та інженерні послуги OEM/ODM, що робить її придатною для промислових HMI, обладнання з ЧПК, медичних пристроїв, кіосків, систем машинного зору та вбудованих дисплеїв.
Зміст
Чому для промислових дисплеїв потрібні кілька відеоінтерфейсів?
Як плата контролера підключає різні інтерфейси дисплея?
Які ключові характеристики інтерфейсної плати AD?
Які основні технічні характеристики?
Де можна використовувати цей контролер дисплея?
Як підтримка OEM і ODM покращує інтеграцію дисплея?
Як інженерам вибрати правильний контролер дисплея?
Чому для промислових дисплеїв потрібні кілька відеоінтерфейсів?
Проекти промислових дисплеїв рідко використовують одну апаратну архітектуру. Одна машина може використовувати промисловий комп’ютер з DisplayPort, інша може покладатися на HDMI, тоді як старе обладнання все ще може використовувати VGA. На стороні дисплея РК-модуль може використовувати LVDS або eDP залежно від свого покоління, роздільної здатності, розміру та дизайну.
Це створює загальну інженерну проблему: джерело відео та РК-панель не обов’язково використовують однаковий стандарт інтерфейсу. Без гнучкого контролера інженерам можуть знадобитися різні плати перетворення для різних проектів.
Контролер дисплея з кількома входами може спростити цю архітектуру, підтримуючи:
- Джерела відео HDMI для звичайних цифрових хост-систем.
- DisplayPort для сучасних промислових комп'ютерів і вбудованих платформ.
- VGA для застарілих комп'ютерів і модернізації обладнання.
- USB Type-C з альтернативним режимом DP для сумісних компактних обчислювальних платформ.
- Виходи LVDS для сумісних промислових РК-панелей TFT.
- Виходи eDP для нових високопродуктивних РК-моніторів.
Для OEM-проектів ця гнучкість може допомогти зменшити потребу в переробці електроніки дисплея щоразу, коли змінюється хост-платформа.
Як плата контролера підключає різні інтерфейси дисплея?
Основна роль РК-драйвера або плати AD полягає в отриманні відеоінформації від головного пристрою, обробці сигналу та передачі відповідного сигналу відображення на вибрану РК-панель. Інтерфейс на стороні хоста та інтерфейс на стороні панелі не мають бути ідентичними.
У цій конфігурації HDMI, DP, VGA та Type-C функціонують як опції відеовходу. Контролер обробляє ці сигнали та забезпечує вихід LVDS або eDP відповідно до архітектури підключеної панелі.
Плата підтримує двоканальний 8-розрядний LVDS і кілька конфігурацій eDP, включаючи варіанти FPC з 20, 30 і 40 контактами. Це робить сумісність панелей важливою частиною системної інтеграції. Перед виробництвом інженери повинні перевірити модель РК-дисплея, роздільну здатність, тип інтерфейсу, визначення контактів, напругу на панелі, вимоги до підсвічування та конфігурацію мікропрограми.
Наприклад, системний інтегратор, який оновлює стару промислову машину на базі VGA, потенційно може зберегти існуючу архітектуру LCD, використовуючи контролер, який приймає вхід VGA. І навпаки, нова вбудована система може використовувати HDMI, DP або сумісний вхід Type-C під час керування панеллю eDP.
Які ключові характеристики інтерфейсної плати AD?
1. Кілька варіантів відеовходу
Плата поєднує в собі відеовходи HDMI, DisplayPort, VGA і USB Type-C. Ця багатоінтерфейсна архітектура надає розробникам обладнання більше свободи при виборі промислових комп’ютерів, вбудованих плат і хост-пристроїв.
2. Сумісність дисплеїв LVDS і eDP
Підтримка як LVDS, так і eDP робить контролер придатним для різних поколінь технології TFT LCD. Доступні конфігурації включають двоканальний 8-розрядний LVDS, а також 20-контактний, 30-контактний і 40-контактний інтерфейси eDP.
3. Гнучка конфігурація живлення
Контролер підтримує параметри напруги панелі 3,3 В, 5 В і 12 В. Варіанти виходу підсвічування включають 5 В, 12 В і 24 В. Ця гнучкість корисна при інтеграції РК-модулів з різними електричними вимогами.
4. Промислова експлуатаційна здатність
Зазначений діапазон робочих температур становить від -20°C до 80°C. Конструкція також включає промислові компоненти, конструкцію з низькими пульсаціями живлення та покращений захист від електростатичного розряду для вимогливого обладнання.
5. Функції обробки та розширення зображень
В інформації про продукт зазначено вбудовану пам’ять DDR, обробку FRC і поворот зображення на 180°. Ці функції можуть бути корисними у вбудованих дисплеях, де потрібно адаптувати орієнтацію зображення та обробку дисплея до фізичної установки.
Які основні технічні характеристики?
У наведеній нижче таблиці наведено основні технічні характеристики, доступні для цього багатоінтерфейсного контролера дисплея:
| Пункт | Специфікація |
|---|---|
| Відео вхід | HDMI, DisplayPort (DP), VGA, Type-C |
| Вихід на дисплей | LVDS і eDP |
| Інтерфейс eDP | 20-контактний / 30-контактний / 40-контактний FPC |
| Вихід LVDS | Двоканальний 8-бітний LVDS |
| Напруга панелі | 3,3 В / 5 В / 12 В |
| Вихід підсвічування | 5В / 12В / 24В |
| Підсилювач звуку | 3 Вт × 2 |
| Вхідна напруга | 8В–28В |
| Робоча температура | від -20°C до 80°C |
Оскільки РК-панелі можуть мати різні визначення контактів, навіть якщо вони використовують той самий загальний стандарт інтерфейсу, інженерам слід розглядати специфікації як відправну точку для перевірки сумісності, а не припускати, що кожна панель безпосередньо взаємозамінна.
Де можна використовувати цей контролер дисплея?
Поєднання кількох відеовходів і виходів LVDS/eDP робить цей тип контролера придатним для широкого спектру промислових і вбудованих дисплеїв.
Промислові термінали HMI
Людино-машинні інтерфейси часто повинні працювати безперервно під час підключення промислових комп’ютерів до TFT РК-дисплеїв. Гнучкі параметри відеовходу спрощують вибір апаратної платформи та оновлення обладнання.
Інтерфейси машин з ЧПУ
Системи ЧПК можуть використовувати різні покоління обчислювального обладнання. Багатоінтерфейсний контролер може допомогти підключити застарілі або сучасні джерела відео з відповідними РК-панелями.
Дисплеї медичного обладнання
Для медичного діагностичного та лабораторного обладнання може знадобитися стабільна робота дисплея та ретельно підібрані конфігурації РК-дисплею. Тому перевірка сумісності панелей і налаштування параметрів дисплея можуть бути важливими під час інтеграції.
Системи машинного зору
Обладнання машинного зору зазвичай поєднує промислові комп’ютери, камери, блоки обробки та дисплеї оператора. Гнучкі відеоінтерфейси дозволяють адаптувати підсистему дисплея до різних конфігурацій хоста.
Монітори з відкритою рамкою та кіоски
Термінали самообслуговування, кіоски та монітори з відкритою рамкою можуть використовувати різні розміри РК-дисплеїв і хост-платформи. Настроюваний контролер може допомогти виробникам стандартизувати частину архітектури дисплея для різних варіантів продукту.
Як підтримка OEM і ODM покращує інтеграцію дисплея?
Вибір плати драйвера LCD залежить не тільки від типу роз’єму. Успішна інтеграція залежить від узгодження контролера з точною РК-панеллю та архітектурою системи.
Для проектів OEM та ODM інженерна підтримка може включати:
- Перевірка сумісності РК-панелі.
- Оптимізація та налаштування прошивки.
- Модифікація EDID.
- Налаштування параметрів підсвічування.
- Нестандартний дизайн кабелю LVDS і eDP.
- Друк логотипу PCB для індивідуального обладнання.
- Відповідність вимог до напруги панелі та підсвічування.
Ці послуги можуть бути особливо цінними, коли клієнту потрібна індивідуальна збірка дисплея, а не загальна плата контролера. Замість того, щоб розглядати РК-дисплей, плату драйвера, кабель і підсвічування як незалежні компоненти, повну систему відображення можна оцінити як інтегроване рішення.
Для індивідуального проекту покупці повинні підготувати номер моделі РК-дисплея, необхідний відеовхід, вхідну потужність, вимоги до підсвічування, орієнтовну річну кількість і будь-які вимоги до мікропрограми або OEM перед технічною оцінкою.
Як інженерам вибрати правильний контролер дисплея?
Перш ніж купувати плату контролера, інженери повинні перевірити кілька технічних параметрів, а не вибирати плату виключно за зовнішнім виглядом зовнішнього роз'єму.
- Перевірте РК-інтерфейс.Визначте, чи використовує панель LVDS чи eDP, і визначте точну конфігурацію роз’єму та контакту.
- Перевірте напругу панелі.Перевірте, чи потребує РК-дисплей 3,3 В, 5 В чи 12 В.
- Перевірте підсвічування.Підтвердьте необхідні вимоги до напруги підсвічування, сигналу включення та ШІМ.
- Перевірте джерело відео.Визначте, чи використовує хост HDMI, DP, VGA чи сумісний альтернативний режим Type-C DP.
- Підтвердьте дозвіл і час.Прошивка контролера має бути сумісною з параметрами відображення цільової панелі.
- Оцініть робоче середовище.Для промислового обладнання слід враховувати вимоги до температури, електростатичного розряду, стабільності живлення та безперервної роботи.
- Обговоріть вимоги до налаштування.Для виробництва OEM конфігурація кабелю, прошивка, маркування друкованої плати та відповідність панелі повинні бути підтверджені перед масовим виробництвом.
Цей контрольний список допомагає зменшити проблеми сумісності під час тестування прототипу та розгортання виробництва.
Часті запитання
Q1: чи підтримує плата РК-панелі LVDS і eDP?
так Контролер розроблено для підтримки як LVDS, так і eDP TFT LCD панелей. Доступні конфігурації включають двоканальний 8-розрядний LVDS і варіанти eDP з 20-контактним, 30-контактним і 40-контактним інтерфейсами FPC.
Q2: Які відеовходи підтримуються?
Плата підтримує відеовхід HDMI, DisplayPort, VGA і USB Type-C. Робота відео типу C залежить від того, чи хост-пристрій підтримує відповідну функцію альтернативного режиму DisplayPort.
Q3: Які доступні напруги на панелі?
Зазначені варіанти напруги панелі: 3,3 В, 5 В і 12 В. Відповідне налаштування слід вибрати відповідно до специфікації цільової РК-панелі.
Q4: Чи можна налаштувати контролер для проекту OEM?
так Підтримка налаштування може включати перевірку сумісності РК-дисплея, оптимізацію прошивки, модифікацію EDID, налаштування параметрів підсвічування, персоналізовані кабелі LVDS/eDP і друк логотипу на друкованій платі.
Q5: Яку інформацію слід надати перед запитом пропозиції?
Рекомендується вказати модель РК-панелі, бажаний відеовхід, вхідну напругу, вимоги до підсвічування, очікувану річну кількість і будь-які вимоги до налаштування OEM або мікропрограми. Ці деталі дозволяють команді інженерів точніше оцінити сумісність.
Остаточний винос
Гнучкий багатоінтерфейсний контролер дисплея може спростити підключення між сучасними та застарілими джерелами відео та різними поколіннями промислових TFT LCD панелей. Завдяки входам HDMI, DisplayPort, VGA та Type-C у поєднанні з виходами LVDS та eDP рішення може підтримувати широкий спектр промислових HMI, CNC, медичних, кіосків, транспортних і вбудованих додатків. Конфігурована потужність панелі, параметри підсвічування, діапазон промислових температур і інженерні послуги OEM/ODM додатково підтримують персоналізовані проекти дисплеїв.
Якщо ви розробляєте промисловий дисплей, модернізуєте існуючу РК-систему або шукаєте надійне рішення контролера для виробництва OEM, надайте SKY-TDM свою модель РК-дисплея та вимоги до інтерфейсу.Зв'яжіться з намизі специфікаціями вашої панелі, вимогами до програми та очікуваною кількістю, щоб обговорити сумісність, параметри налаштування та відповідне рішення контролера дисплея для вашого проекту.
