Сенсорні панелі набагато більше, ніж просто прозора поверхня. Його внутрішня структура, провідні матеріали, точність виготовлення та електрична конструкція визначають, чи зможе він працювати надійно та стабільно в реальних умовах.
Для виробників промислового обладнання вибір правильної промислової сенсорної панелі виходить далеко за рамки простого порівняння розмірів екрана чи інтерфейсів. Щоб забезпечити стабільну роботу в складних середовищах, важливо розуміти, як принципи роботи, виробничі процеси та структурний дизайн сенсорної панелі впливають на довговічність, точність і довгострокову експлуатаційну стабільність продукту.
СКАЙ-ТДМголовним чином надає індивідуальні сенсорні панелі для промислових систем управління, медичного обладнання, автомобільної електроніки, кіосків самообслуговування та інших програм, які потребують надійної взаємодії людини з машиною.
Наш портфель продуктів включає сенсорні панелі Projected Capacitive (PCAP), а також 4-дротові, 5- та 8-дротові резистивні сенсорні панелі. Кожна технологія має власні унікальні принципи роботи, структурні конструкції та виробничі процеси, що робить їх придатними для різних областей застосування.
Сенсорні панелі PCAP (Projected Capacitive) забезпечують точне керування дотиком, виявляючи зміни в електричному полі, тоді як резистивні сенсорні панелі досягають цього, виявляючи коливання електричного сигналу, спричинені фізичним контактом між провідними шарами.
Хоча обидві технології дозволяють користувачам безпосередньо взаємодіяти з дисплеєм, вони суттєво відрізняються за матеріалами, конфігураціями електродів і процесами складання.

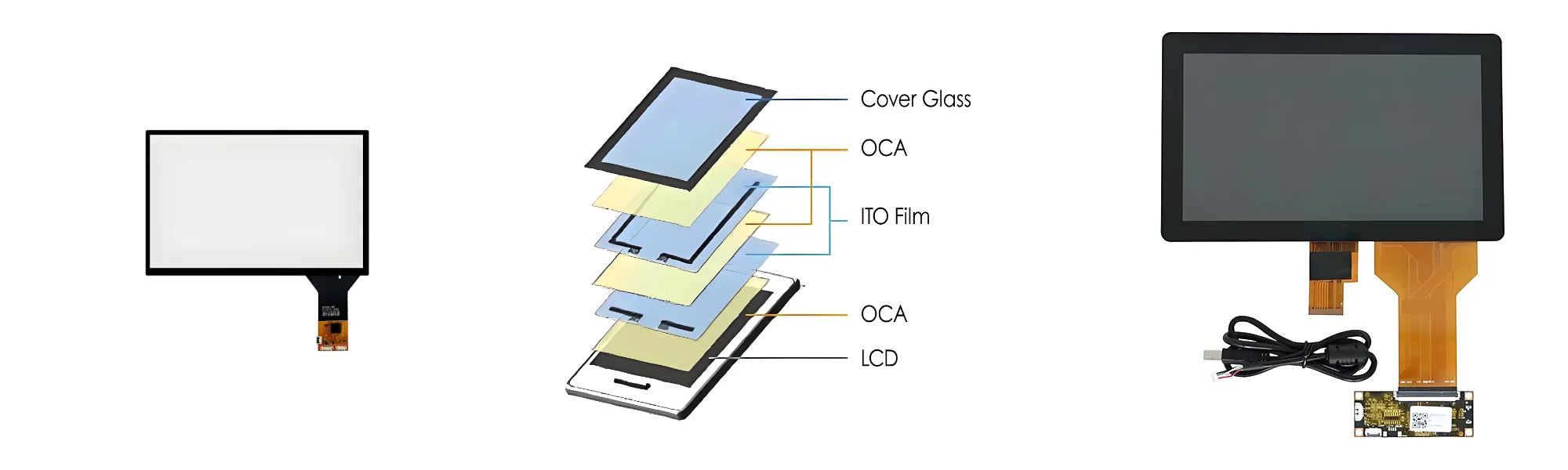

Структура сенсорної панелі PCAP складається з наступних компонентів:
● Покривне скло або інші відповідні компоненти поверхні кришки
● Прозорі електропровідні шари електродів
● Ізоляційні та опорні матеріали (наприклад, OCA, SCA)
● Гнучкі друковані схеми (FPC)
● Плата контролера сенсорного екрана
Кожна конфігурація пропонує різні компроміси між оптичними характеристиками, механічними властивостями, товщиною та вартістю, що робить їх адаптованими до різних сценаріїв застосування.

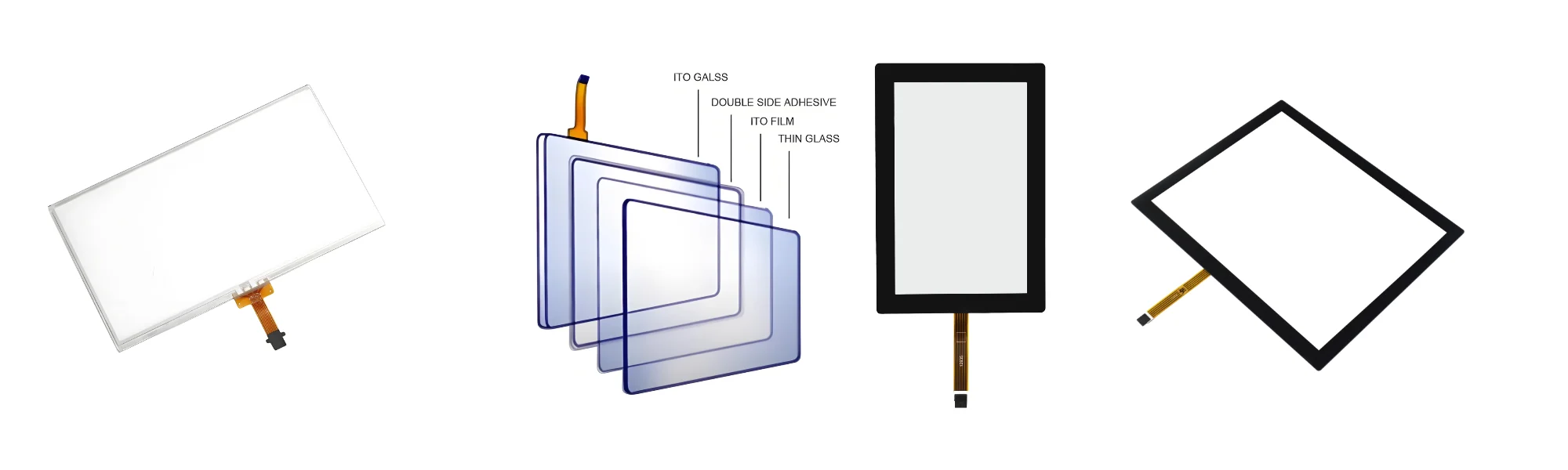

Структура резистивної сенсорної панелі зазвичай складається з двох провідних шарів, розділених мікроскопічними ізоляційними роздільними точками.
Верхній шар зазвичай являє собою гнучку плівку, покриту прозорим провідним матеріалом, тоді як нижній шар являє собою скло або іншу підкладку з провідним покриттям.
Коли користувач натискає на поверхню екрана, верхній шар деформується, вступаючи в контакт з нижнім провідним шаром. Потім контролер вимірює отримані електричні сигнали, щоб визначити точне місце дотику.
Залежно від конкретних вимог до конструкції, він також може включати захисні покриття, крайові стрічки, гнучкі кабелі та механічні опорні компоненти.
Цей принцип роботи на основі тиску не тільки дозволяє використовувати резистивні сенсорні екрани голіми руками, але й робить їх сумісними з роботою в рукавичках і використанням відповідних стилусів або твердих предметів.
Виробництво ємнісних сенсорних панелей PCAP вимагає точного контролю провідних ліній, оптичних поверхонь, точності вирівнювання та електричних з’єднань.
Хоча виробничий процес залежить від матеріалів датчика та конструкції конструкції, основні етапи виробництва зазвичай включають наступні етапи.
Виробничий процес передбачає перевірку покривного скла, підкладок датчиків, прозорих провідних матеріалів, гнучких друкованих схем (FPC), липких стрічок та інших компонентів. Якість матеріалу безпосередньо впливає на оптичну прозорість, електричні характеристики, надійність ламінування та механічну міцність кінцевого продукту. Для промислових проектів вибір матеріалу визначається на основі робочого середовища обладнання та механічних вимог.
Залежно від вимог конструкції, покривне скло піддається таким процесам, як різання, шліфування країв, свердління, полірування та хімічне зміцнення. Також можна застосувати індивідуальні шовкові рамки, логотипи, декоративні візерунки та елементи кріплення. За умови сумісності вибраних матеріалів і дизайну можна наносити покриття на поверхні, такі як антивідблиски (AG), антивідблиски (AR), антивідбитки пальців (AF) і покриття проти плям. Ці процедури допомагають адаптувати сенсорний екран до різних умов освітлення, процедур чищення та естетичних вимог.
Ємнісні датчики містять прозорі провідні електроди, розташовані в певних масивах для виявлення змін ємності. Шаблони трасування електродів і схеми маршрутизації визначають, як сигнали дотику виявляються та передаються на контролер.
Залежно від сенсорної технології виробничий процес може включати фотолітографічне травлення, лазерну обробку, друк або інші відповідні методи. Точність виробництва має вирішальне значення, оскільки дефекти провідних ліній можуть негативно вплинути на якість дотику та консистенцію продукту.
Датчик має бути електрично підключений до сенсорного контролера через FPC. Процес склеювання вимагає точного вирівнювання та контрольованих умов обробки. Надійні електричні з’єднання допомагають мінімізувати збої в з’єднанні та забезпечують стабільний зв’язок між датчиком і контролером.
Покривне скло та датчик ламіновані разом за допомогою відповідного прозорого клею. Якість ламінування безпосередньо впливає на зовнішній вигляд виробу, оптичні характеристики та механічну цілісність. Під час виробництва необхідно суворо контролювати пил, бульбашки, відхилення від вирівнювання та дефекти клею.
Готові ємнісні сенсорні панелі PCAP проходять перевірку зовнішнього вигляду, реагування на дотик, цілісності електродів і сумісності з цільовим контролером. Для конкретних проектів додаткове тестування може включати мультисенсорну продуктивність, роботу в рукавичках, роботу з перешкодами води, роботу в широкому діапазоні температур і тестування на електромагнітну сумісність (EMC).
Вибір матеріалу повинен базуватися на сценарії застосування, щоб уникнути надмірного проектування та непотрібного збільшення витрат. Ці розширені тести не слід вважати стандартними конфігураціями для кожної сенсорної панелі PCAP.
4-провідна резистивна сенсорна панель зазвичай складається з гнучкої верхньої провідної плівки та нижньої провідної підкладки, розділених ізоляційними роздільними точками.
У звичайній конструкції нижня підкладка несе електроди осі Х, а верхня плівка несе електроди осі Y. Коли тиск призводить до контакту двох провідних поверхонь, контролер подає напругу на відповідний набір електродів і вимірює отримані сигнали для обчислення координат дотику. Виробничий процес зазвичай включає:
● Підготовка матеріалу: вибір ПЕТ-плівок, провідних підкладок, прокладок, клейких стрічок і гнучких друкованих схем (FPC) на основі специфікацій панелі.
● Обробка провідного шару: використання відповідних виробничих процесів для виготовлення резистивних поверхонь і електродів.
● Формування роздільної точки: друк рівномірних ізоляційних точок на провідній підкладці, щоб гарантувати, що провідні шари залишаються розділеними, коли панель не натискається.
● Шовкографія та периферійна обробка: виготовлення декоративних бордюрів, ізоляційних візерунків або інших визначених функцій за потреби.
● Ламінування та складання: вирівнювання та складання верхньої плівки та нижньої підкладки, зберігаючи необхідні відстані та механічні характеристики.
● Підключення та перевірка FPC: завершення електричних з’єднань з наступною перевіркою координат, опору, зовнішнього вигляду та функціональності.
4-провідна резистивна сенсорна панель є дуже рентабельним рішенням.
5-провідна резистивна сенсорна панель має іншу конфігурацію електродів порівняно з 4-провідною версією. У типовій конструкції нижня провідна підкладка служить чутливою поверхнею з електродами в чотирьох кутах, які створюють вимірювальне електричне поле, тоді як верхня провідна плівка в основному діє як шар чутливого до напруги.
8-дротова резистивна сенсорна панель побудована на основі традиційної 4-дротової архітектури, додаючи додаткові з’єднання для досягнення більш стабільних електричних вимірювань.
Вибір відповідного сенсорного екрана залежить від конкретного сценарію застосування:
4-провідні резистивні сенсорні панелі найкраще підходять для додатків із жорсткими обмеженнями вартості.
5-провідні резистивні сенсорні панелі ідеально підходять для промислових застосувань, що включають високочастотні операції, часті контакти та очікуваний тривалий термін служби.
8-провідні резистивні сенсорні панелі підходять для суворих умов, де потрібна чудова стабільність.
Різні промислові середовища мають різні вимоги до поєднання сенсорної продуктивності, довговічності, оптичної якості та робочої гнучкості.

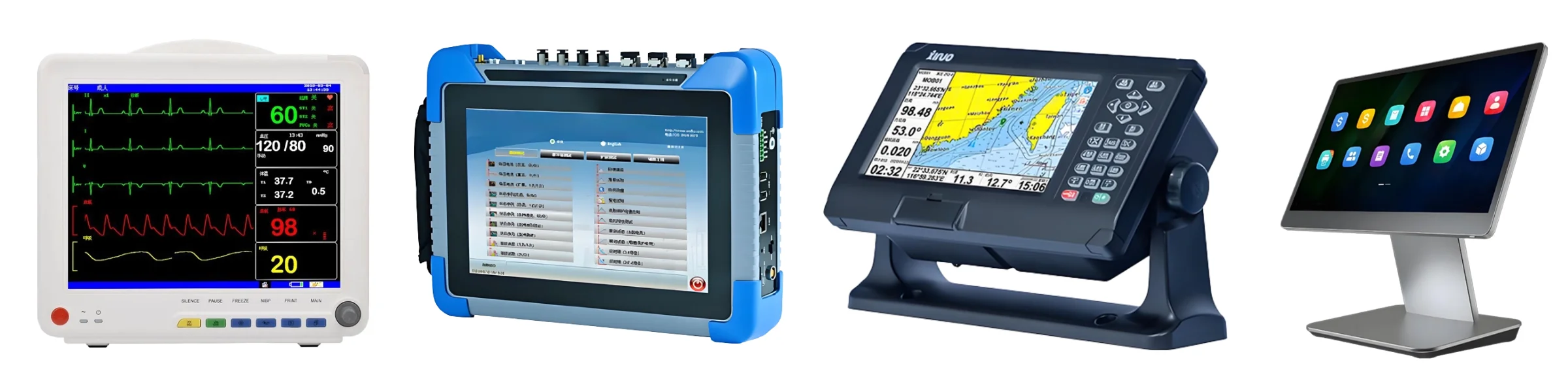

Промислова автоматизація та людино-машинні інтерфейси (HMI)
Промислові панелі керування зазвичай вимагають стабільної реакції на дотик, надійної роботи та сумісності з системами керування обладнанням.
Сенсорні екрани PCAP ідеально підходять для інтерфейсів, які вимагають скляної поверхні, інтуїтивно зрозумілого управління та можливостей мультитач. Навпаки, резистивна технологія підходить для застосувань, які потребують введення на основі тиску або сумісності з різними рукавичками та стилусами.
Медичне обладнання
Для медичних інструментів потрібні поверхні, які легко чистити, контрольовані механічні розміри та надійна реакція на дотик.
Сенсорні панелі PCAP мають гладкий скляний дизайн передньої панелі, тоді як резистивні панелі добре підходять для інструментів, де введення тиску та сумісність із спеціальними інструментами вказівки є пріоритетними.
Кіоски самообслуговування та промислове обладнання
Для кіосків самообслуговування, торговельних автоматів, принтерів і інтерфейсів обладнання може знадобитися спеціальне захисне скло, монтажні розміри, маршрут FPC і сумісність контролера.
Сенсорні панелі PCAP забезпечують сучасну взаємодію з користувачем, тоді як резистивна технологія краще підходить для додатків із особливими вимогами до вхідних даних або строгими обмеженнями вартості.
Транспорт і зовнішнє обладнання
Залізничні системи, морська електроніка, зарядні станції та зовнішні термінали керування часто стикаються з такими проблемами, як коливання температури, вологість, вібрація або сильне навколишнє освітлення.
У цих програмах сенсорний екран слід оцінювати як невід’ємну частину загальної системи. На загальну надійність впливають такі фактори, як покривне скло, конструкція герметизації, клеї, налаштування контролера, яскравість дисплея та механічні методи кріплення.
Незалежно від того, чи використовується PCAP чи резистивна технологія, не можна вважати, що вони за своєю суттю мають водонепроникність, здатність читати на сонячному світлі або захист навколишнього середовища без належного дизайну та перевірки.
При виборі відповідного постачальника рекомендується враховувати наступні фактори:
● Досвід роботи з PCAP і резистивними сенсорними панелями
● Доступність 4-провідної, 5-провідної та 8-провідної резистивних конфігурацій
● Можливість вибору матеріалів і налаштування конструкції
● Контроль процесу виготовлення сенсора, шовкографії, ламінування та складання
● Сумісність із FPC та сенсорними контролерами
● Точність розмірів, а також комплексні записи та процедури контролю якості
● Підтримка прототипування та узгодженість масового виробництва
● Ефективність технічного зв'язку та можливість довгострокового постачання
Ми надаємо індивідуальні рішення для сенсорних панелей для проектів OEM та ODM, допомагаючи клієнтам у комплексній оцінці структур сенсорних панелей, матеріалів, розмірів, електричних з’єднань і вимог до застосування.
Незалежно від того, чи потрібні вам ємнісні сенсорні панелі PCAP або 4-дротові, 5- та 8-дротові резистивні сенсорні панелі, ми можемо вибрати оптимальне механічне рішення, яке відповідає функціональним, механічним і екологічним вимогам вашого обладнання.
