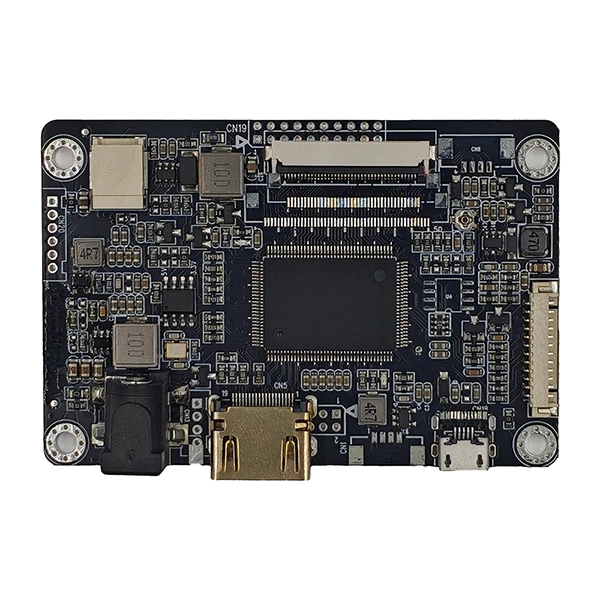

Вибір контролера дисплея для промислового обладнання вимагає не простого перетворення відеосигналів. Довгострокова стабільність, сумісність з різними РК-панелями, гнучка настройка та надійна технічна підтримка однаково важливі. СКАЙ-ТДМПлата AD з інтерфейсом HDMI до TTLбув розроблений спеціально для виробників оригінального обладнання, які шукають надійне рішення для керування дисплеєм для промислових TFT LCD.
Розроблений на основі промислової архітектури, цей контролер перетворює стандартні сигнали HDMI на вихід TTL/RGB, що дозволяє сучасним вбудованим системам керувати широким спектром TFT LCD-панелей. Плата підтримує різні інтерфейси TTL, включаючи різні конфігурації FPC, регульовану напругу живлення панелі, інтегроване керування світлодіодним підсвічуванням і настроювані параметри синхронізації, що робить її придатною як для стандартних, так і для індивідуальних РК-модулів.
На відміну від споживчих плат контролера дисплеїв, це рішення розроблено для безперервної роботи в складних промислових середовищах. Стабільне керування живленням, оптимізована цілісність сигналу та ретельно розроблена маршрутизація друкованої плати мінімізують електромагнітні перешкоди та забезпечують надійну передачу зображення навіть у програмах із електричними шумами.
Для виробників обладнання не менш важлива гнучкість розробки. SKY-TDM забезпечує налаштування прошивки, налаштування параметрів дисплея, дизайн кабелю, модифікацію роз’ємів, налаштування екранного меню, налаштування логотипу та оптимізацію дисплея відповідно до вимог замовника. Інтегруючи 5-дюймовий портативний термінал чи більшу промислову панель оператора, інженери можуть скоротити перепроектування апаратного забезпечення, прискоривши розробку продукту.
Завдяки досвіду SKY-TDM у промислових РК-рішеннях клієнти отримують комплексну інженерну підтримку від вибору панелей до виробництва, забезпечуючи сумісність, тривалий життєвий цикл продукції та стабільне постачання для промислових проектів.
- Чиста стабільність промислового рівня:Оптимізоване управління живленням і дизайн схеми захисту від електромагнітних перешкод протистоять промисловим перешкодам навколишнього середовища, підтримуючи безперервну стабільну роботу в режимі 24/7 без спотворення екрана або пропадання сигналу.

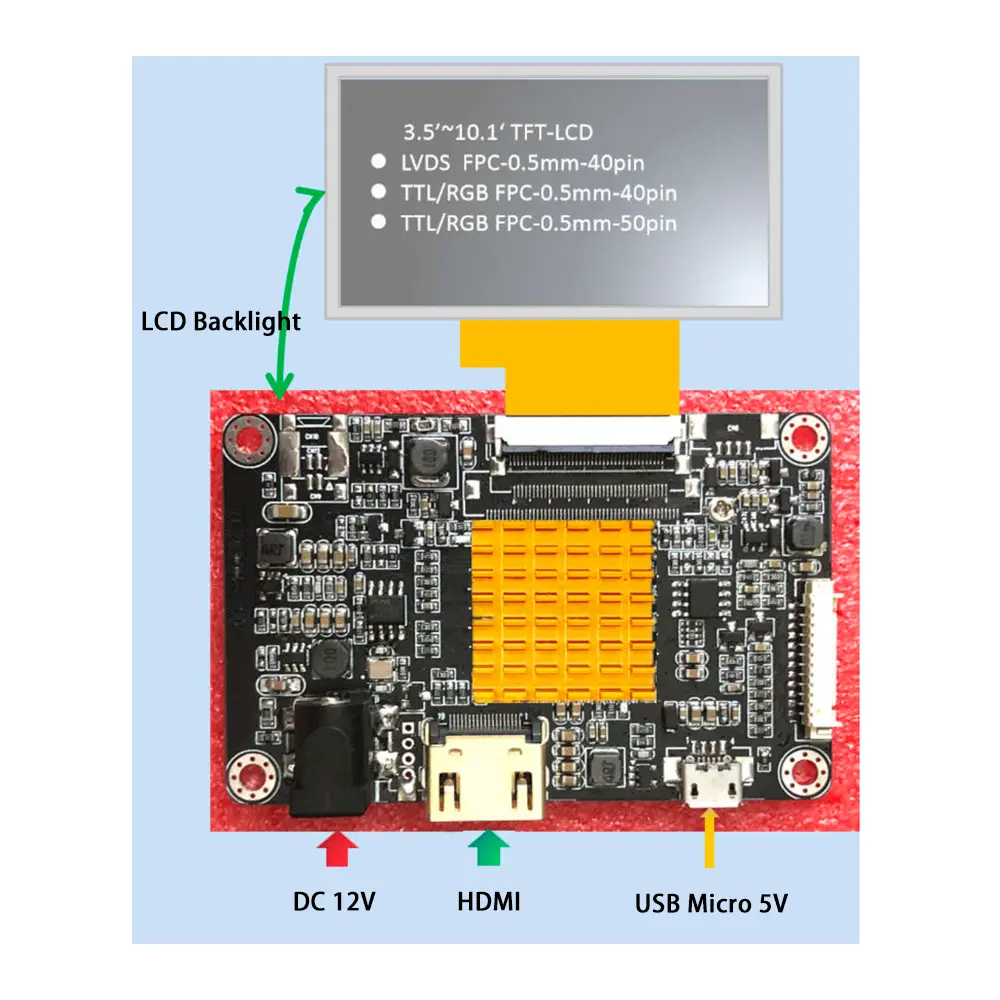

- Перетворення Plug-and-Play HDMI-TTL:Поєднує сучасні джерела сигналу HDMI і традиційні екрани TTL/RGB TFT, сумісні з основними промисловими хостами керування, вбудованими системами та пристроями ПК.
- Конструкція з подвійною напругою:Вільно перемикається вихідна напруга панелі 3,3 В/5 В, що адаптується до різних специфікацій панелі TFT LCD без додаткових модулів адаптера.
- Інтегрований драйвер підсвічування:Вбудована професійна схема керування світлодіодним підсвічуванням підтримує регулювання яскравості, усуваючи потребу у зовнішніх модулях приводу підсвічування та спрощуючи підключення системи.

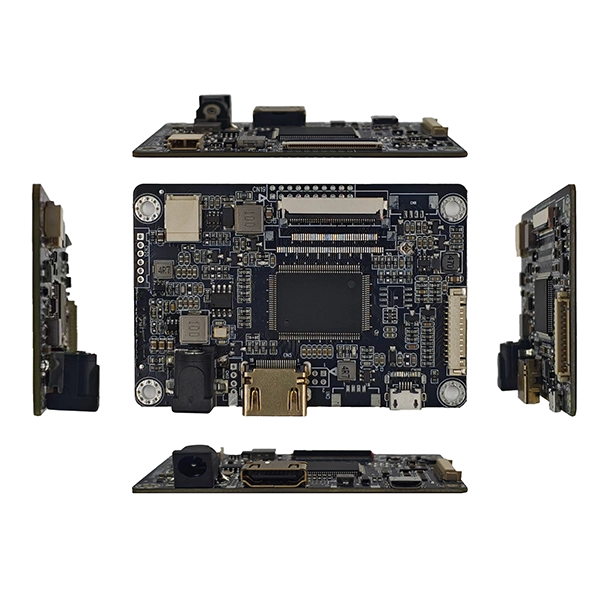

- Надкомпактний вбудований макет:Мініатюрна структура друкованої плати спеціально розроблена для вбудованого обладнання з обмеженим простором, що максимізує використання простору корпусів клієнтів.
- Повна гнучкість налаштування:Підтримує персоналізоване налаштування мікропрограми, модифікацію логотипа завантаження, налаштування екранного меню та калібрування параметрів дисплея відповідно до ексклюзивних вимог проекту.
Ця плата AD з інтерфейсом HDMI-TTL широко використовується у сценаріях вбудованих дисплеїв у різних галузях, які вимагають компактних форм-факторів і високої надійності. Основні сфери застосування включають:
- Компактні панелі керування для промислових HMI та ПЛК
- Портативні медичні діагностичні та тестові прилади
- Модулі індикації автоматизації будівель та моніторингу безпеки
- Мініатюрні розумні пристрої керування та портативні промислові термінали
Розроблений в основному для невеликого обладнання, він є ідеальним рішенням для відображення HDMI-TTL.

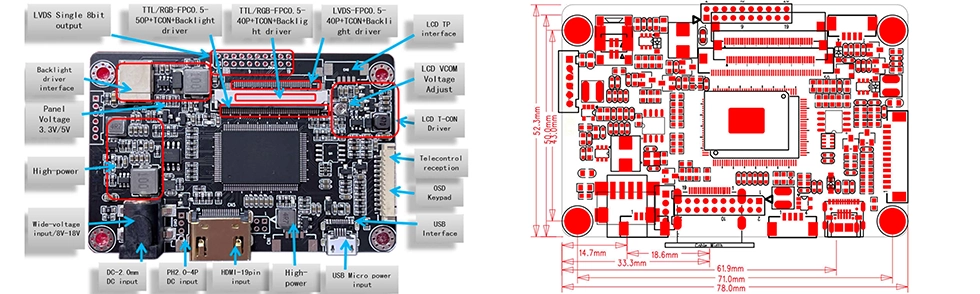

| Особливість | Специфікація |
| Відео вхід | HDMI |
| РК-вихід | TTL/RGB/LVDS |
| Напруга панелі | 3,3/5 В |
| Контроль підсвічування | Вбудований світлодіодний драйвер |
| Джерело живлення | Широкий вхід постійного струму 8 ~ 18 В |
| OSD | Підтримується зовнішня клавіатура |
| Прошивка | Можливість налаштування |
| Робоча температура | від -20°C до 80°C |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | СКИДАННЯ | 6 | РЕЖИМ ОЧІКУВАННЯ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | ДІМО | 28 | ДИХЕР |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Сигнал | Pin | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVD-диск | 8 | РЕЖИМ |
| 9 | DE | 10 | ПРОТИ |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Л/П | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | СКИДАННЯ |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | ПРОТИ | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCC (3,3/5/12 В) | 2 | VCC (3,3/5/12 В) |
| 3 | VCC (3,3/5/12 В) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | УВІМК./ВИМК |
| 5 | +12В/5В |
| 6 | +12В/5В |
Ми надаємо цілеспрямовані інженерні налаштування для виробників промислового обладнання для вирішення проблем інтеграції персоналізованих дисплеїв, підтримуючи повну настройку процесу від апаратного забезпечення до програмного забезпечення:
- Налаштування параметрів дисплея:Спеціальні параметри синхронізації РК-дисплея, адаптація роздільної здатності та оптимізація частоти кадрів дисплея.
- Персоналізований інтерфейс користувача:Ексклюзивні завантажувальні логотипи, анімація запуску та зміни OSD (екранного меню).
- Оптимізація живлення та підсвічування:Налаштування кривої яскравості підсвічування та оптимізація послідовності увімкнення.
- Інтерфейс і відповідність кабелю:Індивідуальний підбір сигнальних кабелів TTL/RGB і роз’ємів FPC.
- Ексклюзивне брендування та програмне забезпечення:Друк логотипу на друкованій платі, приватна торгова марка та розробка ексклюзивного мікропрограмного забезпечення.
- Адаптація механічної структури:Адаптація механічної конструкції та спеціальні позиції монтажних отворів.
A: Плата підтримує широкий спектр TTL/RGB TFT РК-панелей. Наша команда інженерів може налаштувати мікропрограму на основі конкретної моделі РК-дисплея.
A: Так. Ми надаємо послуги індивідуального мікропрограмного забезпечення, що охоплює параметри синхронізації, роздільну здатність, логотипи завантаження, орієнтацію дисплея та налаштування OSD (екранного меню).
A: Так. Має інтегрований драйвер світлодіодного підсвічування, що значно спрощує системну інтеграцію.
A: Абсолютно. Він спеціально розроблений для тривалої промислової експлуатації, має стабільне управління живленням і надійну передачу сигналу.
A: Так. Ми підтримуємо налаштування мікропрограми для TFT РК-дисплеїв різних розмірів і роздільної здатності.
A: Так. Ми можемо постачати клієнтам кабелі HDMI, кабелі LVDS, стрічки FPC та спеціальні джгути проводів.
A: Так. Ми пропонуємо індивідуальне маркування, індивідуальне маркування друкованих плат шовкографією, індивідуальне пакування та ексклюзивні послуги прошивки.
A: Він широко використовується в промисловій автоматизації, медичному обладнанні, лабораторних інструментах, транспорті, вбудованих системах, кіосках і розумних пристроях керування.
