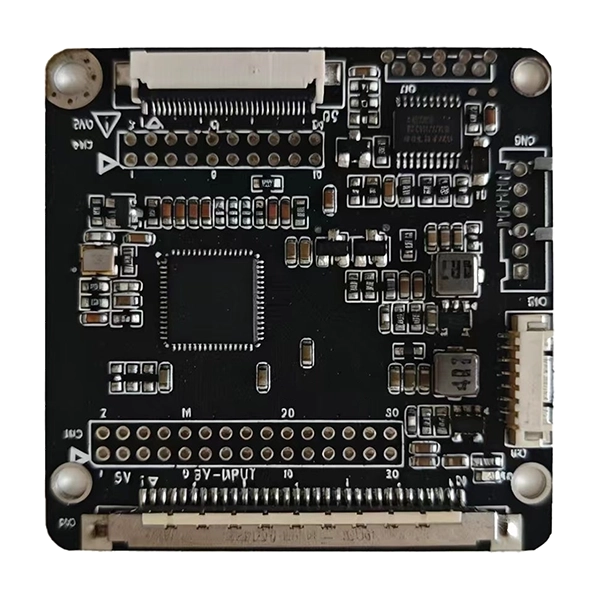

Плата конвертера LVDS в EDP для промислових РК-дисплеїв

Багато промислових пристроїв продовжують використовувати надійні графічні контролери LVDS, тоді як нові РК-панелі все частіше використовують інтерфейс Embedded DisplayPort (eDP). Заміна всієї платформи керування часто дорога та трудомістка. TheПлата конвертера LVDS в EDP для промислових РК-дисплеїввід SKY-TDM забезпечує ефективне рішення для міграції шляхом перетворення стандартних відеосигналів LVDS у вихід eDP, що дозволяє виробникам оригінального обладнання інтегрувати сучасні РК-панелі без перепроектування існуючої апаратної архітектури.

Розроблена спеціально для промислових застосувань, ця компактна плата перетворювача забезпечує стабільну передачу сигналу, відмінну сумісність і тривалу надійність для обладнання автоматизації, медичних пристроїв, транспортних систем, вбудованих комп’ютерів і інтелектуальних терміналів.

Модернізуйте наявне обладнання без заміни контролера

Багато промислових виробів залишаються в експлуатації протягом 10-15 років, тоді як LCD-технологія розвивається набагато швидше. Оскільки панелі LVDS стають менш доступними, а дисплеї eDP стають галузевим стандартом, виробники стикаються з дедалі більшими проблемами з пошуком джерел.

Замість того, щоб переробляти повну вбудовану платформу, плата конвертера SKY-TDM діє як інтелектуальний інтерфейсний міст між вашим існуючим контролером LVDS і найновішими модулями eDP LCD.

Цей підхід значно знижує витрати на розробку, скорочує цикли розробки та захищає наявні інвестиції в апаратне забезпечення.

Незалежно від того, оновлюється промислове обладнання чи розробляється новий продукт на основі існуючої процесорної платформи, ця плата перетворювача забезпечує надійне та масштабоване рішення для відображення.

Створено для промислової надійності

Промислове середовище вимагає від плати перетворювача набагато більше, ніж просте перетворення сигналу. Щоб забезпечити надійну тривалу роботу, кожна плата перетворювача складається з електронних компонентів промислового класу та має оптимізоване розташування PCB (друкованої плати).

Інженерні особливості:

- Стабільний прийом диференціального сигналу LVDS

- Високошвидкісна передача вихідного сигналу eDP

- Оптимізовано узгодження імпедансу

- Конструкція з низьким рівнем електромагнітних перешкод

- Надійна послідовність живлення

- Компоненти промислового класу з номінальною температурою

- Компактний дизайн друкованої плати (розміри лише 50 × 50 мм)

- Низьке енергоспоживання

- Відмінна довгострокова стабільність

Ці функції допомагають підтримувати чудову якість зображення під час безперервної роботи, мінімізуючи такі проблеми, як мерехтіння екрана, втрата сигналу або порушення синхронізації.

Гнучка сумісність з LCD

Різні виробники РК-дисплеїв часто мають різні параметри синхронізації, контакти роз’ємів і вимоги до ініціалізації. Замість того, щоб пропонувати лише фіксовані стандартні рішення, ми тісно співпрацюємо з клієнтами, щоб надати професійну інженерну підтримку для індивідуальної сумісності з РК-дисплеями.

Підтримувані послуги налаштування включають: конфігурацію роздільної здатності, оптимізацію синхронізації РК-дисплея, налаштування параметрів панелі eDP, програмування EDID (розширені ідентифікаційні дані дисплея), налаштування мікропрограми, оптимізацію керування підсвічуванням, адаптацію роз’єму, налаштування кабелю та допомогу в механічній інтеграції.

Цей високий рівень гнучкості дозволяє замовникам OEM легко інтегрувати дисплеї від різних виробників панелей з мінімальними витратами на перепроектування обладнання.

Типові сценарії застосування

Плата конвертера LVDS в EDP для промислових РК-дисплеїв широко інтегрована в різні галузі, включаючи: HMI промислової автоматизації, інтерфейси машин з ЧПК, вбудовані промислові ПК, медичне діагностичне обладнання, лабораторні інструменти, системи керування залізницею, контролери цифрових вивісок, кіоски самообслуговування, інтелектуальне виробниче обладнання, інтелектуальні транспортні системи, системи промислового бачення та портативне випробувальне обладнання.

Його компактні розміри роблять його особливо придатним для застосувань, де простір для встановлення обмежений.

Технічні характеристики

Вхідний інтерфейс LVDS FI-XB30S

JST 2x15-контактний вхідний інтерфейс LVDS

Вихідний інтерфейс eDP FFC-30Pin з кроком 0,5 мм

JST 2x10 Pin eDP вихідний інтерфейс

CVILUX 6-контактний 2,0 мм інтерфейс підсвічування

Розміри

Навіщо оновлювати РК-панелі LVDS до eDP?

Індустрія дисплеїв неухильно переходить від інтерфейсів LVDS до інтерфейсів eDP (Embedded DisplayPort). Ось чому виробники OEM роблять перехід:

Вища пропускна здатність:eDP підтримує більш високу роздільну здатність і частоту оновлення порівняно з LVDS, забезпечуючи 4K і дисплеї з високою частотою кадрів, з якими LVDS не може працювати.

Менше кабелів:eDP використовує менше сигнальних ліній, ніж LVDS, що зменшує складність внутрішньої прокладки кабелю та покращує ефективність EMI.

Нижче енергоспоживання:eDP працює при нижчій напрузі та включає функції енергозбереження, що робить його ідеальним для енергоефективного обладнання, що живиться від батарейок.

Краща якість зображення:eDP підтримує вищу глибину кольору та розширені функції обробки зображень, такі як самооновлення панелі та змінна частота оновлення.

Майбутня доступність панелей:Виробники РК-моніторів все більше відмовляються від панелей LVDS на користь eDP. Оновлення тепер гарантує довгострокове постачання панелей, не покладаючись на зняті з виробництва моделі LVDS.

Спрощена інтеграція:eDP використовує стандартні роз’єми та простіші кабелі, що скорочує час збирання та можливі помилки підключення.

Для виробників промислового обладнання перехід на панелі eDP через нашу плату перетворювача забезпечує практичний шлях до сучасних технологій відображення без заміни існуючих контролерів.

Поширені сценарії міграції

Сценарій 1: застарілий контролер із оновленням панелі eDP

Ваш існуючий контролер працює ідеально, але видає лише LVDS. Оригінальна панель LVDS припинена, і доступні лише заміни eDP. Встановіть нашу плату конвертера між контролером LVDS і новою панеллю eDP --- не потрібно змінювати мікропрограму основного контролера.

Сценарій 2: Розробка нового продукту з існуючою процесорною платформою

Ваша процесорна платформа підтримує вихід LVDS, але ідеальна РК-панель для вашого нового продукту використовує eDP. Замість того, щоб переробляти всю материнську плату, використовуйте нашу плату-конвертер, щоб усунути розрив інтерфейсу та прискорити час виходу на ринок.

Сценарій 3: Панельні закупівлі з кількох джерел

Щоб зменшити ризик ланцюжка постачання, вам потрібно кваліфікувати кількох постачальників РК-панелей --- одні пропонують LVDS, інші eDP. З нашою платою перетворювача ви можете стандартизувати один вихід контролера (LVDS), одночасно гнучко підбираючи будь-яку інтерфейсну панель.

Сценарій 4: Польова модернізація розгорнутого обладнання

Ваша встановлена ​​база обладнання використовує панелі LVDS, які стає важко знайти. Наша плата перетворювача дозволяє сервісним командам замінювати вийшли з ладу панелі LVDS доступними панелями eDP під час технічного обслуговування на місці, подовжуючи термін служби обладнання без дорогого оновлення контролера.

Чому обирають США?

Вибір правильного постачальника так само важливий, як і вибір правильного обладнання. На відміну від дистриб’юторів, які просто доставляють стандартні плати, SKY-TDM забезпечує повну інженерну співпрацю протягом усього проекту.

Наші основні переваги

- Професійний виробник сенсорних дисплеїв

- Великий досвід інтеграції промислових дисплеїв

- Індивідуальна розробка прошивки

- Послуги з проектування кабелів на замовлення

- Тестування сумісності LCD

- ISO 9001Сертифікація системи управління якістю

- ISO 13485Сертифікація системи управління якістю медичних виробів

- IATF 16949Сертифікація системи управління якістю автомобіля

- Швидке створення прототипів

- Стабільне довгострокове постачання

- Комплексна технічна підтримка до та після виробництва

Наша команда інженерів тісно співпрацює з клієнтами OEM, щоб зменшити ризики розробки та прискорити час виходу продукту на ринок.

FAQ

Q1: Чи може плата конвертера LVDS в EDP для промислових РК-дисплеїв підтримувати будь-яку РК-панель eDP?

В: Більшість промислових РК-дисплеїв eDP можна підтримувати після налаштування мікропрограми. Ми рекомендуємо надати номер моделі РК-дисплея для оцінки сумісності.

Q2: Чи доступна настройка мікропрограми?

A: Так. Параметри синхронізації, роздільну здатність, інформацію EDID та послідовності ініціалізації можна налаштувати.

Q3: Чи можете ви надати відповідні кабелі?

A: Абсолютно. Ми виготовляємо спеціальні кабелі LVDS, кабелі eDP, кабелі FFC/FPC і повні джгути проводів.

Q4: Чи можете ви допомогти перейти із застарілого дисплея LVDS?

A: Так. Це одне з найпоширеніших застосувань цієї плати перетворювача. Ми можемо порекомендувати сумісні РК-дисплеї на заміну та відповідно налаштувати конвертер.

Q5: Чи підходить конвертер для безперервної промислової експлуатації?

A: Так. Плата розроблена з використанням промислових компонентів, призначених для тривалої безперервної роботи.

Q6: Чи підтримуєте ви замовлення невеликих прототипів?

A: Так. Інженерні зразки доступні до масового виробництва.

Q7: Як довго продукт доступний?

A: Промислові проекти часто вимагають тривалого життєвого циклу продукту. Ми підтримуємо довгострокові постачання та управління життєвим циклом для клієнтів OEM.

Q8: Чи підтримує плата як одноканальний, так і двоканальний вхід LVDS?

A: Так. Плата підтримує як одноканальні (1-смуга), так і двоканальні (2-смуги) конфігурації входу LVDS. Відповідна конфігурація встановлюється під час налаштування мікропрограми на основі конкретних вимог контролера та панелі.

Q9: Яка максимальна роздільна здатність підтримується цією платою конвертера?

В: Плата підтримує роздільність до1920×1080 на 60 Гцдля одноканального входу LVDS і до2560×1440 при 60 Гцдля двоканального входу LVDS, залежно від характеристик панелі та якості кабелю. Щоб отримати панелі з вищою роздільною здатністю, зверніться до нашої команди інженерів для оцінки сумісності.
