Багато проектів промислових дисплеїв вимагають перетворення стандартних відеовиходів ПК ---HDMI, VGA або DVI --- на сигнали LVDS, які керують промисловими панелями TFT LCD. Хоча багатоінтерфейсні плати підтримують DP, Type-C і eDP, більшість фабричного обладнання (ПЛК, промислові ПК і застарілі контролери) все ще використовують HDMI, VGA або DVI як основні виходи.

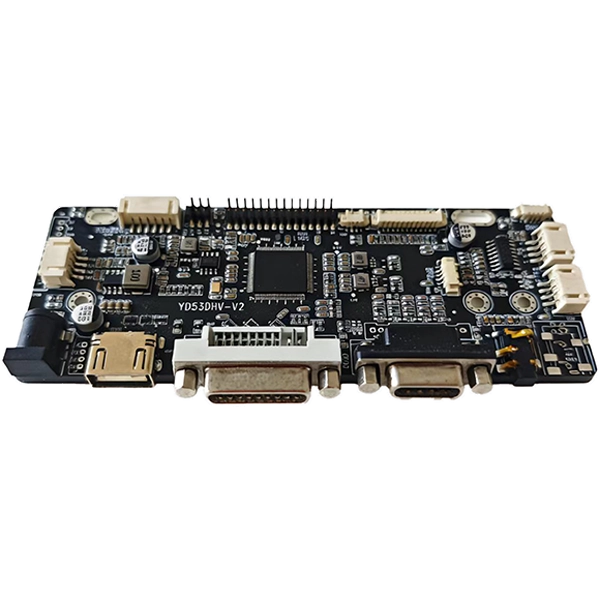

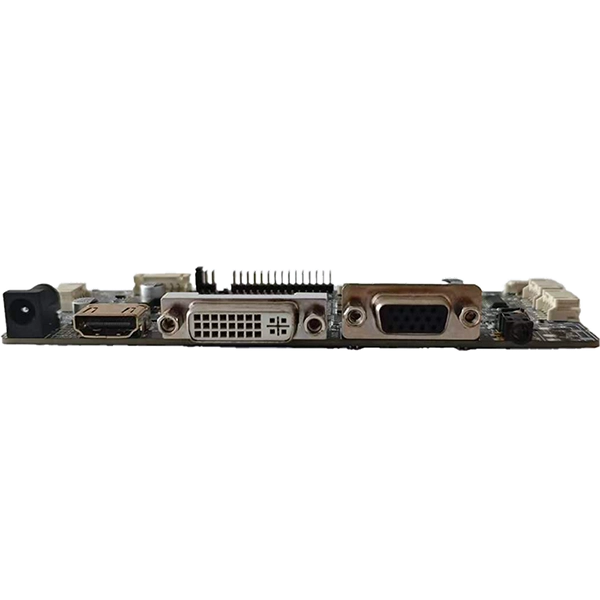

СКАЙ-ТДМHDMI і VGA і DVI до плати промислового РК-контролера LVDSвідповідає цій конкретній потребі. Він підтримує три найпоширеніші джерела відеосигналу, які є на промислових комп’ютерах, і керує панелями LVDS, не вимагаючи адаптерів DP-HDMI або кабелів перетворення Type-C --- заощаджуючи витрати та зменшуючи потенційні точки збою в ланцюзі сигналу.
Ми постачаємо цю плату виробникам обладнання для модернізації панелей HMI, заміни дисплеїв машин з ЧПУ та інтеграції дисплеїв медичних візків, де стандартні відеовиходи потрібно підключати до промислових панелей LVDS. Для клієнтів, які вже використовують джерела HDMI, VGA або DVI і панелі LVDS, ця плата пропонує просте рішення, не платячи за невикористані функції DP, Type-C або eDP.
- HDMI підтримує сучасні промислові ПК і вбудовані системи
- VGA підключається до застарілих контролерів і старішого обладнання
- DVI забезпечує шлях цифрового сигналу для промислових робочих станцій
- Відсутність підтримки DP або Type-C означає меншу вартість стандартних додатків
- Підтримує одно-/двоканальні виходи LVDS до1920×1080 на 60 Гц
- Сумісність з 6-бітними, 8-бітними та 10-бітними панелями LVDS
- Можливість вибору напруги на панелі (3,3 В/5 В/12 В) для різних моделей LCD
- Регульовані параметри часу для конкретних вимог панелі
- Конструкція з низьким рівнем електромагнітних перешкод зменшує перешкоди для обладнання поблизу
- Широкий вхід постійного струму (8-25 В) для промислових систем живлення 12 В або 24 В
— Інтегрований драйвер підсвічування з ШІМ-регулюванням яскравості
- Стабільний вихід зображення при заводських коливаннях потужності

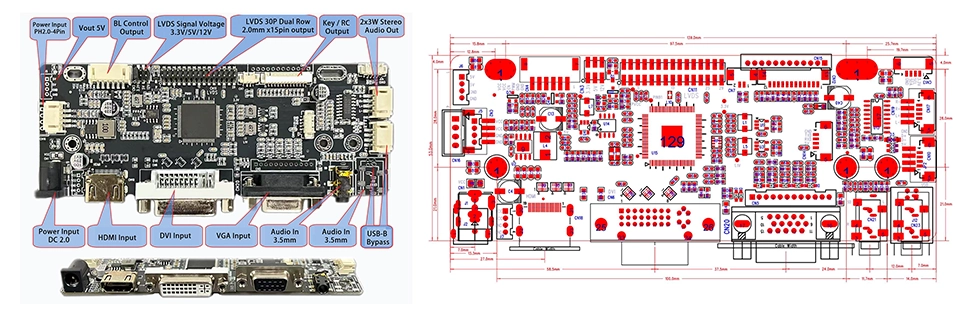

- Стандартний вихідний роз'єм JST 2x15 LVDS відповідає стандартним кабелям панелі
- Компактний розмір друкованої плати підходить для більшості промислових дисплеїв
- Одноплатне рішення виключає зовнішні перетворювальні коробки
- Постачання довгострокового життєвого циклу для багаторічного виробництва обладнання
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCC（3,3/5/12 В） | 2 | VCC（3,3/5/12 В） |
| 3 | VCC（3,3/5/12 В） | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | ШІМ |
| 4 | УВІМК./ВИМК |
| 5 | 12В |
| 6 | 12В |
Наша плата промислового РК-контролера HDMI, VGA і DVI до LVDS розроблена в основному для промислових застосувань і забезпечує виняткову стабільність. Вони широко використовуються в різних галузях промисловості, включаючи панелі HMI промислової автоматизації, операторські термінали з ЧПК, медичне діагностичне обладнання та обладнання для моніторингу пацієнтів, промислові панельні ПК і вбудовані контролери, відкриті сенсорні монітори, кіоски самообслуговування та інтерактивні термінали, роздрібні POS-системи, бортові транспортні дисплеї та розумне фабричне виробниче обладнання.
Яка плата контролера підходить для вашого проекту?
SKY-TDM пропонує дві промислові плати LCD контролерів. Ось як вибрати:
Виберіть цю плату (HDMI/VGA/DVI до LVDS), якщо:
- Джерелами відео є лише HDMI, VGA або DVI (DP/Type-C не потрібен)
- Ваша РК-панель використовує інтерфейс LVDS (без панелей eDP)
- Вам потрібне економічно оптимізоване рішення для стандартних промислових застосувань
- Ви не хочете платити за функції DP Alt Mode, Type-C або eDP
- Ви оновлюєте наявне обладнання, яке вже має виходи HDMI/VGA/DVI
Виберіть багатоінтерфейсну плату (HDMI/DP/VGA/Type-C до LVDS/eDP), якщо:
- Ваша система містить джерела відео DisplayPort або USB Type-C
- Вам потрібна підтримка панелі eDP
- Ви розробляєте нову платформу з кількома вимогами до відеовходу
- Ваша програма потребує підтримки роздільної здатності 4K
- Вам потрібна максимальна гнучкість інтерфейсу, щоб бути готовим до майбутнього
Для більшості програм промислової автоматизації, медицини та кіосків зі стандартними виходами ПК і панелями LVDS ця плата забезпечує оптимальний баланс функціональності та вартості.
✔ Надійність промислового рівня
Виготовлений із електронних компонентів преміум-класу для забезпечення стабільної тривалої роботи в суворих промислових умовах.
✔ Універсальна екосистема відображення
Ми надаємо РК-панелі, сенсорні екрани, плати контролерів, оптичне з’єднання та спеціальні кабелі для дисплеїв, що дає змогу придбати всю збірку дисплея з одного джерела.
✔ Комплексне налаштування OEM і ODM
Наша команда повністю підтримує ваші потреби в налаштуванні. Ми можемо адаптувати зовнішній вигляд продукту, інтерфейси, сигнальні кабелі та вхід/вихід живлення відповідно до ваших конкретних вимог.
✔ Довгострокове стабільне постачання
Суворе управління специфікацією матеріалів (BOM) запобігає раптовому старінню компонентів, що має вирішальне значення для промислових пристроїв, які потребують багаторічної підтримки виробництва.
✔ Спеціальна інженерна підтримка
Наша команда супроводжуватиме вас від етапу перевірки прототипу до масового виробництва, постійно відстежуючи проблеми тестування та надаючи технічні рішення.
Усі наші плати промислового РК-контролера HDMI, VGA та DVI до LVDS проходять стандартизовані процеси перевірки та комплексний набір суворих процедур тестування. Ми виконуємо 100% повну функціональну перевірку, тестування цілісності сигналу та стабільності вихідного сигналу, безперервне тестування вигоряння (доступне за запитом), циклічні тести стабільності джерела живлення та повну перевірку зв’язку інтерфейсу. Ці кроки забезпечують придатність і цілісність кожного продукту перед відправленням. Наша сувора перевірка якості мінімізує ризик польових збоїв для OEM промислового обладнання в додатках кінцевих користувачів.
В: Ця плата орієнтована на входи HDMI, VGA та DVI з виходом LVDS --- три найпоширеніші інтерфейси, які можна знайти на промислових ПК та застарілих контролерах. Він пропонує оптимізоване за ціною рішення для стандартних програм, де не потрібні DP, Type-C та eDP.
A: Ця плата оптимізована для промислових панелей LVDS до1920×1080 на 60 Гц. Для програм із роздільною здатністю 4K або вищою з панелями eDP ми рекомендуємо нашу багатоінтерфейсну плату, яка підтримує виходи eDP.
A: Так. Плата підтримує широкий діапазон входів постійного струму8 В до 25 В, що робить його сумісним як з промисловими системами живлення 12 В, так і з 24 В, які зазвичай використовуються в системі автоматизації виробництва та медичному обладнанні.
A: Будь ласка, надайте номер моделі вашої РК-панелі. Наша команда інженерів перевірить відображення контактів LVDS, напругу панелі, параметри синхронізації та сумісність роздільної здатності. Ми також можемо надати відповідні кабелі LVDS.
A: Так. Ми підтримуємо інтеграцію сенсорного інтерфейсу як для PCAP, так і для резистивних сенсорних екранів через USB, I²C або UART. Плату можна поєднати з вашим сенсорним контролером як частину комплексного рішення для відображення.
A: Ця плата розроблена з довгостроковим постачанням компонентів для промислового обладнання, яке вимагає 8-15 років підтримки виробництва. Ми суворо контролюємо специфікацію, щоб запобігти раптовому старінню компонентів.
A: Так. Ми налаштовуємо мікропрограму відповідно до часу, роздільної здатності та робочих параметрів вашої РК-панелі. Це забезпечує інтеграцію plug-and-play з панеллю дисплея.
Ви купуєте надійні промислові плати РК-контролерів для свого проекту вбудованого дисплея?
Незалежно від того, чи потрібні вам стандартні плати драйверів HDMI/VGA/DVI для LVDS або повністю налаштовані дисплеї, команда інженерів SKY-TDM підтримує ваш проект від початкової концепції до масового виробництва.
Будь ласка, надайте наступну інформацію у своєму запиті:
• Точний номер моделі РК-панелі
• Розмір дисплея та рідна роздільна здатність
• Необхідні інтерфейси відеовходу
• Характеристики робочої напруги
• Тип сенсорного екрану (за наявності)
• Цільова програма та робоче середовище
• Орієнтовна річна кількість замовлення
• Детальні вимоги до налаштування
Наші інженери оцінять ваші технічні характеристики, нададуть відповідні рекомендації щодо обладнання, технічні креслення та конкурентоспроможні ціни протягом 24 годин.
