Сучасне промислове обладнання значною мірою покладається на високопродуктивні системи відображення, щоб забезпечити операторів чіткою, стабільною інформацією в реальному часі. Однак різні РК-панелі часто використовують різні комунікаційні інтерфейси, що створює проблеми сумісності під час модернізації обладнання, системної інтеграції та проектів із заміни дисплея. АнПлата перетворення сигналу LVDS в TTLзабезпечує ефективне рішення шляхом перетворення сигналів LVDS у вихідні сигнали TTL/RGB, дозволяючи інженерам підключати розширені системи керування до існуючих панелей TFT LCD на основі TTL.
У цій статті пояснюється, як працює плата перетворення сигналу LVDS у TTL, чому вона важлива для промислового застосування, які проблеми вона вирішує та як виробники можуть вибрати надійне рішення для перетворення. Завдяки професійному досвіду роботи з промисловими дисплеями SKY-TDM пропонує адаптовані плати для перетворення, розроблені для стабільної роботи, тривалого терміну служби та гнучкої інтеграції.
| Розділ | Основна тема | призначення |
|---|---|---|
| Основи інтерфейсу дисплея | Розуміння технологій LVDS і TTL | Допоможіть інженерам визначити вимоги сумісності |
| Технологія перетворення | Методи обробки та передачі сигналів | Поясніть, як перетворення покращує з'єднання системи |
| Промислові переваги | Надійність, гнучкість і зниження витрат | Вирішуйте практичні інженерні завдання |
| Керівництво по вибору | Важливі технічні фактори | Підтримуйте кращі рішення щодо покупки |
У промислових системах відображення комунікаційна сумісність між головним контролером і РК-панеллю є одним із найважливіших факторів, що впливають на продуктивність продукту. Різні покоління технології відображення можуть використовувати різні стандарти сигналу. Багато сучасних промислових комп’ютерів і вбудованих контролерів забезпечують виходи LVDS, тоді як деякі існуючі РК-панелі TFT все ще потребують входів TTL/RGB.
LVDS (Low Voltage Differential Signaling) широко використовується в промислових дисплеях, оскільки забезпечує високу швидкість передачі даних зі зниженими електромагнітними перешкодами. Він передає дані зображення через диференціальні сигнали, що робить його придатним для додатків, які вимагають стабільної роботи протягом тривалого часу.
Інтерфейси дисплея TTL (Transistor-Transistor Logic) використовують паралельну передачу даних RGB. Хоча технологія TTL старіша порівняно з LVDS, багато промислових РК-модулів продовжують використовувати інтерфейси TTL через їхню просту структуру та сумісність із певними контролерами дисплея.
Різниця між цими двома технологіями інтерфейсу створює загальну інженерну проблему: як підключити джерело сигналу LVDS до панелі TTL LCD без перепроектування повної системи відображення. Саме тут плата перетворення сигналу LVDS в TTL стає важливим компонентом.

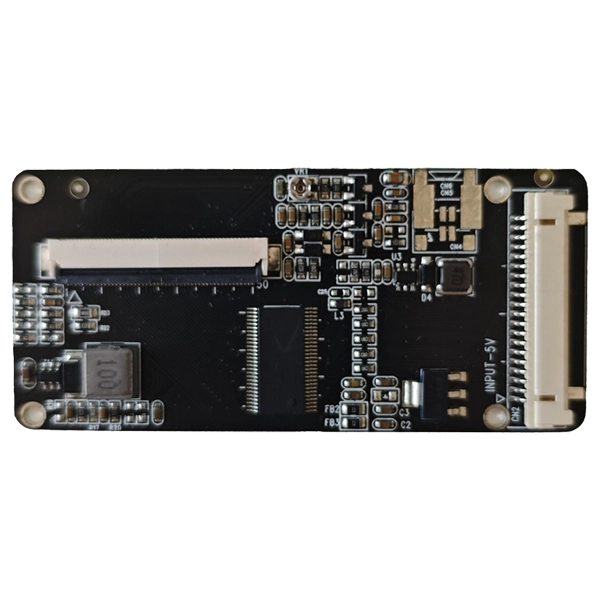

Плата перетворення сигналу LVDS в TTL працює як проміжний пристрій інтерфейсу між вихідним джерелом LVDS і вхідною дисплеєм TTL. Плата отримує високошвидкісні диференціальні сигнали LVDS, обробляє дані через внутрішню схему перетворення та виводить паралельні сигнали TTL/RGB, сумісні з РК-панеллю.
Процес перетворення зазвичай включає кілька основних етапів:
| Етап обробки | функція |
|---|---|
| Прийом сигналу LVDS | Отримує диференціальні сигнали зображення від головного контролера або промислового комп’ютера. |
| Декодування сигналу | Перетворює серіалізовані дані LVDS у паралельні дані дисплея RGB. |
| Регулювання часу | Відповідає вимогам синхронізації РК-дисплея, включаючи годинник, синхронізацію та сигнали даних. |
| Вихідна передача TTL | Надсилає перетворені сигнали RGB на TTL-сумісні TFT РК-панелі. |
Правильно розроблена плата перетворення повинна підтримувати цілісність сигналу протягом усього процесу. Погана конструкція перетворення може спричинити такі проблеми, як мерехтіння зображення, неправильні кольори, нестабільний відображення або повний збій зв’язку.
СКАЙ-ТДМ розробляє промислові дисплеї, включаючи плати перетворення сигналу LVDS в TTL, які зосереджуються на стабільній передачі, оптимізованому дизайні схеми та сумісності з різними додатками TFT LCD.
Багато виробників обладнання стикаються з труднощами при модернізації існуючих продуктів або заміні знятих з виробництва РК-модулів. Повне перепроектування апаратної системи може вимагати значних інженерних ресурсів і збільшити витрати на розробку.
Плата перетворення сигналу LVDS в TTL допомагає вирішити такі поширені проблеми:
Для OEM-виробників, виробників медичного обладнання, компаній з автоматизації та розробників вбудованих систем технологія перетворення інтерфейсу надає практичний спосіб продовжити життєвий цикл продукту, зберігаючи при цьому надійну роботу дисплея.
| Особливість | Інженерна вигода |
|---|---|
| Промисловий дизайн друкованих плат | Підвищує довговічність і стабільність для тривалої експлуатації. |
| Висока цілісність сигналу | Зменшує спотворення зображення та помилки передачі. |
| Оптимізація EMC | Мінімізує електромагнітні перешкоди в промислових умовах. |
| Підтримка гнучкого інтерфейсу | Підтримує різні вимоги до РК-панелі. |
| Можливість індивідуальної розробки | Дозволяє регулювати роз'єми, прошивку та електричні параметри. |
У промислових умовах часто потрібно, щоб компоненти дисплея безперервно працювали в умовах зміни температури, електричних шумів і механічної вібрації. Тому конверсійні плати повинні бути розроблені поза основними вимогами споживачів.
СКАЙ-ТДМ зосереджується на рішеннях для дисплеїв промислового рівня з можливостями налаштування для різних РК-інтерфейсів, роздільної здатності, конфігурацій роз’ємів і вимог до додатків.
Попит на надійні комунікаційні рішення для дисплеїв продовжує зростати в різних галузях. Оскільки виробники обладнання модернізують свою продукцію, потреба в підключенні сучасних контролерів до існуючих РК-модулів стає все більш актуальною. Плата перетворення сигналу LVDS в TTL забезпечує гнучкість, необхідну для багатьох промислових дисплеїв.
Ці галузі зазвичай отримують вигоду від цієї технології:
| Поле застосування | Вимоги до відображення | Роль плати перетворення LVDS в TTL |
|---|---|---|
| Обладнання промислової автоматизації | Стабільний вихід на дисплей, тривалий час роботи, висока надійність | Підключає промислові контролери до дисплеїв оператора на основі TTL |
| Медичне обладнання | Чітка якість зображення та стабільна продуктивність | Підтримує оновлення дисплея без зміни повного дизайну системи |
| Транспортні системи | Стійкість до вібрації та впливу зовнішнього середовища | Підтримує надійний зв'язок між блоками керування та екранами |
| Вбудовані системи | Компактний дизайн і гнучка інтеграція | Забезпечує сумісність інтерфейсу між різними апаратними платформами |
| Термінали самообслуговування | Безперервна робота та зручні інтерфейси | Дозволяє ефективно замінювати та обслуговувати дисплей |
Для виробників обладнання заміна дисплея не завжди така проста, як вибір нової РК-панелі. Різні панелі можуть мати різні формати сигналів, визначення контактів, параметри синхронізації та вимоги до напруги. Перехідна плата діє як міст між різними технологіями, допомагаючи інженерам уникнути непотрібної роботи по перепроектуванню.
У проектах промислової автоматизації, наприклад, контролер може вже забезпечувати вихід LVDS, тоді як вибраний TFT-дисплей потребує входу TTL. Замість того, щоб змінювати апаратне забезпечення контролера, інженери можуть інтегрувати плату перетворення сигналу LVDS в TTL для швидкого й ефективного досягнення сумісності.
Вибір правильної конвертерної плати вимагає ретельної оцінки технічних характеристик. Відповідне рішення повинно не тільки перетворювати сигнали, але й забезпечувати довгострокову надійність і сумісність з усією системою відображення.
Перед покупкою слід враховувати наступні фактори:
| Фактор відбору | Важливі міркування |
|---|---|
| Сумісність РК-панелі | Перевірте підтримувану модель LCD, роздільну здатність, тип інтерфейсу та формат сигналу. |
| Тип вхідного сигналу | Перевірте конфігурацію каналу LVDS, рівень напруги та вимоги до передачі. |
| Вихідний інтерфейс | Переконайтеся, що вихід TTL/RGB відповідає визначенню роз’єму РК-панелі. |
| Вимоги до живлення | Перевірте характеристики робочої напруги та споживання електроенергії. |
| Екологічні умови | Враховуйте діапазон температур, стійкість до вібрації та середовище застосування. |
| Підтримка налаштування | Вибирайте постачальників, здатних адаптувати апаратні та програмні параметри. |
Поширеною помилкою під час системної інтеграції є вибір плати переходу лише за зовнішнім виглядом роз’єму. Два дисплеї можуть використовувати схожі роз’єми, але мати абсолютно різні електричні характеристики. Неправильна відповідність може призвести до нестабільних зображень, ненормальних кольорів або пошкодження обладнання.
Професійні постачальники, такі як SKY-TDM, надають технічну підтримку, щоб допомогти клієнтам визначити відповідні рішення для перетворення відповідно до їхніх характеристик дисплея та вимог проекту.
Під час проектування або модернізації системи відображення інженери можуть розглянути питання про підключення контролера безпосередньо до сумісної РК-панелі чи використання рішення для перетворення сигналу. Розуміння відмінностей допомагає виробникам приймати кращі рішення.
| Елемент порівняння | Пряме підключення LCD | Плата перетворення сигналу LVDS в TTL |
|---|---|---|
| Гнучкість обладнання | Обмежується відповідними типами інтерфейсів | Підтримує з'єднання між різними інтерфейсами |
| Оновлення продукту | Може знадобитися заміна контролера | Дозволяє продовжувати роботу існуючого обладнання |
| Вартість розробки | Вище, коли потрібне перепроектування | Нижче, оскільки існуючі системи можна використовувати повторно |
| Інженерний час | Довший цикл розвитку | Швидший процес інтеграції |
| Діапазон застосування | Підходить для нових систем відповідності | Ідеально підходить для модернізації та індивідуальних проектів |
Для нових продуктів із повністю відповідними компонентами підходящим варіантом може бути пряме підключення. Однак для модернізації обладнання, проектів заміни та індивідуальних промислових застосувань плата перетворення сигналу LVDS у TTL пропонує більшу гнучкість.
Ця технологія особливо цінна, коли виробникам потрібно зберегти існуючі структури продукту, одночасно покращуючи продуктивність дисплея або продовжуючи термін служби обладнання.
Плата перетворення сигналу LVDS у TTL — це електронний інтерфейсний пристрій, який перетворює сигнали дисплея LVDS у сигнали TTL/RGB. Це дозволяє контролерам виходу LVDS спілкуватися з TTL-сумісними РК-панелями.
У промисловому обладнанні часто використовуються технології відображення різних поколінь. Плати перетворення вирішують проблеми сумісності між контролерами та РК-панелями, зменшуючи вимоги до перепроектування та підвищуючи гнучкість системи.
Ні. Різні РК-панелі мають різну роздільну здатність, параметри синхронізації, визначення роз’ємів і електричні вимоги. Відповідна плата перетворення має відповідати певній моделі дисплея та характеристикам системи.
Неправильна відповідність може призвести до мерехтіння екрана, відсутності кольорів, ненормального відображення зображення, нестабільної роботи або можливого пошкодження підключених компонентів. Перед установкою необхідна належна технічна перевірка.
так SKY-TDM підтримує налаштовані рішення для промислових дисплеїв відповідно до вимог замовника, включаючи конфігурацію інтерфейсу, сумісність з РК-дисплеями та налаштування для конкретних програм.
Ця технологія широко використовується в промисловій автоматизації, медичному обладнанні, транспортних системах, вбудованих пристроях, панелях керування та інших програмах, які потребують надійної інтеграції дисплея.
Плата перетворення сигналу LVDS в TTL відіграє важливу роль у вирішенні проблем сумісності дисплеїв у сучасних промислових системах. Перетворюючи сигнали LVDS у вихідні сигнали TTL, це дозволяє виробникам підключати різні покоління обладнання, спрощувати оновлення продуктів, зменшувати витрати на розробку та підвищувати гнучкість системи.
Для інженерів, які працюють над промисловим обладнанням, вибір правильного рішення для перетворення вимагає ретельного розгляду технічних характеристик LCD, сумісності сигналу, робочого середовища та вимог до налаштування. Надійна плата перетворення має забезпечувати стабільну передачу, надійну сумісність і довгострокову продуктивність.
СКАЙ-ТДМспеціалізується на рішеннях для промислових дисплеїв і забезпечує надійні плати перетворення сигналу LVDS в TTL, розроблені для різних вимог додатків. Завдяки професійному технічному досвіду та можливостям індивідуальної підтримки SKY-TDM допомагає клієнтам досягти ефективної та стабільної інтеграції дисплея.
Якщо ви шукаєте надійну плату перетворення сигналу LVDS в TTL для свого промислового проекту відображення, SKY-TDM може надати професійну допомогу та індивідуальні опції. Будь ласказв'яжіться з намисьогодні, щоб обговорити ваші вимоги та знайти правильне рішення для перетворення дисплея для вашої програми.
