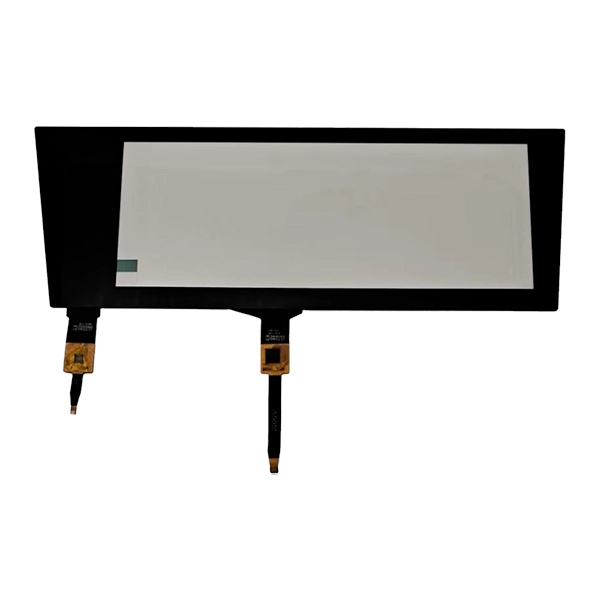

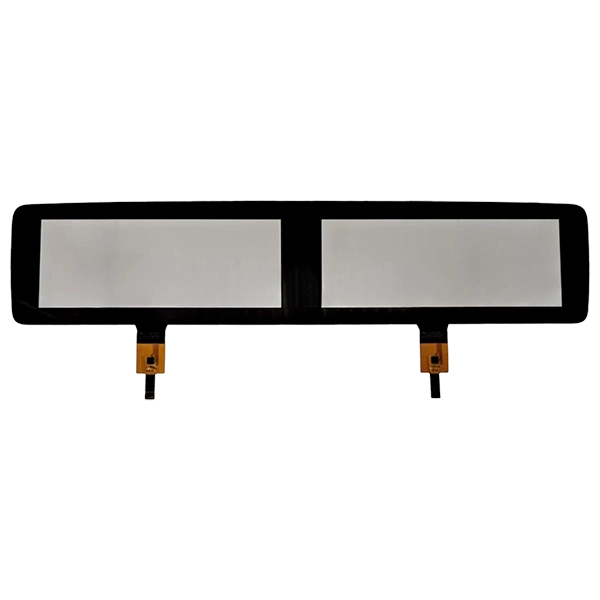

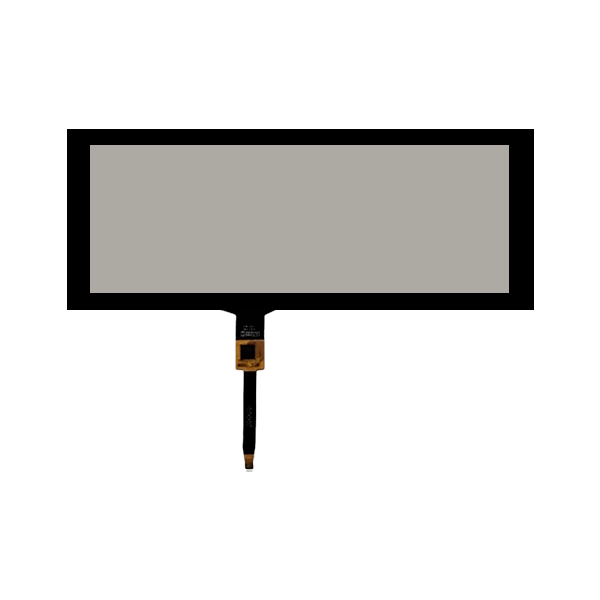

СКАЙ-ТДМ12,3-дюймова автомобільна ємнісна сенсорна панель IIC USBрозроблено виключно для серійних пасажирських електромобілів, автомобілів преміум-класу, комерційних вантажівок, автобусів і кабін позашляхової техніки. На відміну від автомобільних сенсорних екранів споживчого класу, наші сенсорні датчики відповідають строгим екологічним стандартам для автомобілів, поєднуючи в собі надзвичайно чутливу мультисенсорну продуктивність, чудову оптичну чіткість і довгострокову надійність від вібрації та теплового циклу.
Ця серія сенсорних панелей обслуговує основні сценарії автомобільного HMI: повністю цифрові панелі приладів, центральну інформаційно-розважальну систему, блоки навігації, панелі керування HVAC та інтегровані дисплеї EV Smart Cockpit. Основна структура датчика PCAP підтримує повну систему оптичного з’єднання, настроювану водонепроникну герметизацію та активацію в рукавичках/мокрому дотику для адаптації до всіх реальних умов водіння.
Ми надаємо повністю настроювані сенсорні рішення, які охоплюють дизайн кришки об’єктива, покриття поверхні, відповідність сенсорного контролера, компонування FPC, оптимізацію екранування від електромагнітної сумісності та сполучення РК-дисплеїв. Спираючись на роки відданого досвіду автомобільної сенсорної інженерії, SKY-TDM забезпечує повну якістьOEM & ODMуніверсальне обслуговування, починаючи від прототипування початкової концепції, перевірки надійності до серійного масового виробництва. Ми тісно співпрацюємо з глобальними OEM-виробниками автомобілів і постачальниками Tier1 для розробки стабільного, сумісного апаратного забезпечення інтерфейсу «людина-машина» для оцифрування салону автомобіля.
1. Сувора надійність автомобільного рівня
Атестовано на тривалу роботу в умовах екстремальної вібрації, механічних ударів і широких температурних циклів, що відповідає основним екологічним вимогам автомобільної довговічності протягом 8-10 років життєвого циклу автомобіля.
2. Високошвидкісний 10-точковий мультитач
Підтримка одночасного дотику 10 пальцями<10 мснадшвидка відповідь, стабільна точність дотику навіть за електричних перешкод автомобіля.
3. Настроювана інтеграція оптичного з’єднання
- Усуває повітряний зазор між датчиком дотику та РК-дисплеєм
- Значно зменшує відбиття поверхні та покращує розбірливість сонячного світла
- Підсилює стійкість конструкції до ударів
- Блокує внутрішнє запотівання та конденсацію при перепадах температури
4. Преміальна оптична продуктивність
Високий коефіцієнт пропускання світла ≥88%, стабільне відтворення кольорів, наднизький коефіцієнт відбивання та надширокі кути огляду для водія та пасажира.
5. Функція Dual Glove & Wet Touch
Додаткове оновлення мікропрограми підтримує роботу в рукавичках і захист від вологи, стабільний сенсорний вихід під час водіння в дощ і вологу погоду.
6. Міцність поверхні для важких умов експлуатації
6Hтвердість, стійке до подряпин покривне скло, покриття проти відбитків пальців/відблисків на вибір, мінімізує щоденні пошкодження від стирання протягом терміну служби автомобіля.
7. Автомобільна відповідність EMC та ESD
Вбудована настроювана конструкція екранування електромагнітної сумісності для придушення електромагнітних перешкод системи живлення транспортного засобу, повністю сумісна з високовольтними середовищами кабіни електромобілів.
8. Наскрізне повне налаштування
Повністю адаптуйте кожен компонент модуля сенсорної панелі:
- Форма покривного скла, товщина та декоративний шовкотрафаретний друк
- Функціональні покриття поверхні AG / AR / AF
- Чіп сенсорного контролера (EETI / ILITEK / Goodix або спеціальна мікросхема)
- Маршрутизація FPC, визначення інтерфейсу (USB / IIC / SPI)
- Водонепроникна герметизуюча структура та вузол оптичного з’єднання
- Відповідна яскравість і розмір РК-екрана
| Пункт | Стандартна специфікація | Настроювана опція |
| Розмір діагоналі | 12,3 дюйма | Доступна індивідуальна форма вирізу |
| Сенсорна технологія | Проекційна ємність (PCAP) | N/A |
| Підтримувані точки дотику | До 10 балів | N/A |
| Інтерфейс зв'язку | USB/IIC | SPI, призначений для користувача інтерфейс |
| Сенсорний контролер IC | EETI/ILITEK/Goodix | Спеціальна прошивка брендового контролера |
| Твердість захисного скла | ≥7H | Спеціальна товщина (1,1 мм / 1,8 мм / 2,0 мм+) |
| Світлопроникність | ≥88% | Покриття AG/AR для регулювання пропускання |
| Натисніть Час відгуку | <10 мс | Регулюється за допомогою контролера |
| Діапазон робочих температур | -30°C ~ +85°C | Розширений ультраширокий температурний клас |
| Оптичне склеювання | Нероз'єднана сенсорна панель | Повна послуга оптичного ламінування OCA |
| Поверхневі функціональні покриття | Голе скло | Антивідблиск (AG), антивідблиск (AR), антивідбиток пальців (AF) |
Пасажирські та електричні транспортні засоби

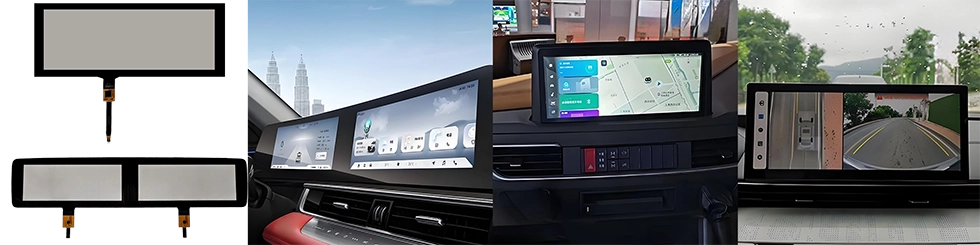

Цифрова панель приладів, центральний інформаційно-розважальний дисплей, EV Smart Cockpit, навігаційний сенсорний екран, панель клімат-контролю HVAC, дисплей розважальної системи для задніх пасажирів
Автомобільні програми представляють собою найвибагливіші випадки використання, вимагаючи, щоб продукти витримували сильну спеку, сильну вібрацію, високу вологість та інші складні умови. Наші продукти пройшли повну сертифікацію застосування. Для боротьби з високими температурами ми обираємо матеріали преміум-класу та передові рішення, а також ефективно пом’якшуємо нестабільність і потенційні пошкодження, спричинені вібрацією.
SKY-TDM забезпечує комплексне налаштування для автомобільних сенсорних модулів, надаючи глобальним OEM-виробникам і партнерам рівня 1:
✓ Користувальницьке скло:Точне різання форми та контуру
✓ Декоративне оздоблення:Шовкотрафаретний друк і витвір логотипу
✓ Функціональні покриття:Багатошарова обробка поверхні AG / AR / AF
✓ Оптичне склеювання:Повне ламінування OCA та сенсорний РК-дисплей
✓ Інтеграція дисплея:Відповідне джерело РК-дисплея та бездоганна інтеграція
✓ Налаштування FPC:Спеціальний макет, довжина та визначення роз’ємів
✓ Налаштування прошивки:Оптимізація сенсорного контролера (увімкнено Glove & Wet-Touch)
✓ ЕМС екранування:Спеціальні схеми екранування від електромагнітних перешкод (EMI).
✓ Водонепроникний дизайн:Комплексні рішення для механічних ущільнень
✓ Широкотемпературне обладнання:Налаштований на надширокі градації температури
✓ Дисплеї високої яскравості:Оптимізоване підключення РК-дисплея для зовнішнього транспортного обладнання
Кожен автомобільний модуль сенсорної панелі проходить 100% серійну перевірку та повну перевірку надійності перед доставкою:
1. Натисніть «Калібрування функції та перевірка точності».
2. Перевірка оптичного пропускання та однорідності
3. Випробування на витривалість при високій температурі
4. Низькотемпературне зберігання та перевірка роботи
5. Тест на швидкий термоциклічний удар
6. Безперервний тест на вібрацію та механічні удари
7. Випробування довготривалого старіння живлення
8. Тест на повне водонепроникне ущільнення (нестандартні моделі)
9. Завершіть кінцеву візуальну та функціональну перевірку партії
1. Перевірений досвід роботи з проектом Automotive Tier1
Віддана команда дослідників і розробників із багаторічним досвідом обслуговування глобальних проектів HMI в кабіні транспортних засобів, повністю знайома з робочими процесами перевірки дизайну автомобіля.
2. Вертикально інтегроване власне виробництво
Незалежні виробничі лінії сенсорної панелі PCAP + власна майстерня оптичного склеювання + узгоджені постачальники РК-дисплеїв; один єдиний постачальник повних модулів сенсорного дисплея, відсутність ризику координації третьої сторони.
3. Гнучка настройка OEM і ODM
Усі механічні, оптичні, електричні та функціональні параметри регулюються відповідно до вимог унікальної моделі автомобіля.
4. Багаторічне стабільне постачання з тривалим життєвим циклом
Ми підтримуємо довгострокові запаси сировини для автомобільних проектів, щоб уникнути дефіциту компонентів EOL під час циклів виробництва транспортних засобів.
5. Професійна спеціальна підтримка автомобільної техніки
Інженери з електроніки, оптики та конструкції надають повну технічну підтримку на етапах створення прототипу, перевірки та масового виробництва.
6. Швидке обслуговування прототипування
Короткі терміни виготовлення зразків сенсорної панелі на замовлення для прискорення графіків розробки проекту транспортного засобу клієнта.
7. Глобальне обслуговування клієнтів B2B Automotive
Спеціальна команда продажів і технічної підтримки за кордоном обслуговує північноамериканських і європейських автомобільних системних інтеграторів із підтримкою зв’язку між часовими поясами.
● Стандартна 12-місячна глобальна гарантія на продукт
● Permanent long-term technical engineering consultation support
● Швидкий аналіз несправностей RMA та послуга заміни
● Гнучка міжнародна логістика та рішення для масових перевезень
● Допомога дистанційного налагодження та налаштування параметрів
● Багаторічне зобов’язання щодо постачання компонентів із тривалим життєвим циклом для моделей автомобілів
● Заповніть офіційні технічні таблиці даних, звіти про випробування та підтверджувальну документацію
A: Так. Ця серія розроблена ексклюзивно для автомобільних систем HMI (людина-машинний інтерфейс). Він розроблений таким чином, щоб витримувати широкий діапазон температур, сильну вібрацію та електромагнітні перешкоди транспортних засобів, що робить його принципово відмінним від споживчих сенсорних продуктів.
Відповідь: Він розроблений для цифрових панелей приладів, центральних екранів інформаційно-розважальних систем, навігаційних дисплеїв транспортних засобів, панелей клімат-контролю HVAC та високоінтегрованих систем розумної кабіни EV. Крім того, він сумісний з комерційними транспортними засобами (вантажівками та автобусами), а також терміналами позашляхової техніки.
A: Абсолютно. Ми надаємо комплексні послуги з налаштування OEM та ODM, що охоплюють естетику покривного скла, покриття поверхонь, сенсорні функції, схеми схем, оптичне з’єднання та відповідні РК-модулі.
A: Так. Залежно від вимог проекту ми можемо ввімкнути функції дотику в рукавичках і захисту від вологи за допомогою вбудованого програмного забезпечення сенсорного контролера.
A: Так. Ми пропонуємо інтегровані послуги оптичного зв’язування, плавно ламінуючи сенсорний датчик із РК-дисплеєм для покращення читання на сонячному світлі та покращення загальної міцності конструкції модуля.
A: Ми підтримуємо два режими постачання: автономні голі сенсорні панелі PCAP або повністю інтегровані сенсорні дисплеї з оптичним зв’язком у поєднанні з відповідними РК-екранами.
A: Стандартні інтерфейси включаютьUSB і IIC. Для індивідуальної розробки контролера також доступні SPI та спеціальні користувацькі інтерфейси.
A: Усі пристрої підтримують безперервну роботу в діапазоні температур відвід -30°C до +85°C. Для екстремальних умов роботи ми також можемо налаштувати покращені антивібраційні конструкції, водонепроникні ущільнювальні конструкції та екрануючі конструкції від електромагнітних перешкод.
A: Ми пропонуємо угоди про постачання з тривалим терміном служби для наших автомобільних клієнтів. Зберігаючи критичні основні компоненти, ми гарантуємо стабільне постачання протягом усього терміну експлуатації моделі транспортного засобу (зазвичай 8-10 років).
Незалежно від того, чи потрібен вам стандартний готовий продукт12,3-дюймова автомобільна ємнісна сенсорна панель IIC USBабо повністю налаштований оптичний модуль сенсорного дисплея для вашої програми електромобілів або комерційних автомобілів, SKY-TDM надає комплексну підтримку автомобільної техніки, що охоплює проектування концепції, вибірку прототипів, перевірку надійності та масове виробництво.
Зв’яжіться з нашою командою автомобільних спеціалістів сьогодні, щоб отримати офіційні технічні дані, зразки проектування або спеціальну масову пропозицію для вашого проекту кабіни автомобіля Tier1 & OEM.
