Для дисплеїв OEM-проектів, які потребують надійного перетворення сигналу,Плата AD з інтерфейсом HDMI до TTLвідСКАЙ-ТДМзабезпечує практичний спосіб підключення джерел відео HDMI до TTL/RGB TFT РК-панелей. Регульована напруга на панелі, інтегроване керування світлодіодним підсвічуванням, вбудоване програмне забезпечення, що настроюється, і компактний промисловий дизайн роблять його придатним для вбудованого обладнання, терміналів HMI, медичних інструментів, лабораторних пристроїв та інших дисплеїв з обмеженим простором.
Плата AD з інтерфейсом HDMI до TTL діє як міст керування між джерелом відео HDMI та сумісною панеллю TFT LCD за допомогою сигналізації TTL/RGB. Для виробників обладнання цінність цього типу контролера виходить за рамки базового перетворення сигналу. Вибір напруги на панелі, синхронізація дисплея, керування підсвічуванням, узгодження інтерфейсу, конфігурація мікропрограми та надійність друкованої плати – все це може вплинути на успіх вбудованої системи відображення. Рішення SKY-TDM підтримує кілька конфігурацій інтерфейсу TTL, регулювання напруги на панелі 3,3 В/5 В, інтегроване керування світлодіодним підсвічуванням, програмне забезпечення, що налаштовується, і джерело живлення 8–18 В постійного струму. Ці функції допомагають інженерам зменшити кількість додаткових схем, спростити проводку, прискорити інтеграцію РК-дисплеїв і розробити більш гнучкі промислові дисплеї.
Зміст
- Що таке плата AD з інтерфейсом HDMI до TTL?
- Чому перетворення HDMI на TTL важливе для проектів TFT LCD?
- Які ключові характеристики потрібно оцінити?
- Основні технічні характеристики
- Де можна використовувати дошку?
- Як інженерам підходити до інтеграції LCD?
- Як налаштування покращує сумісність проекту?
- Часті запитання
- Висновок і супровід проекту
Що таке плата AD з інтерфейсом HDMI до TTL?

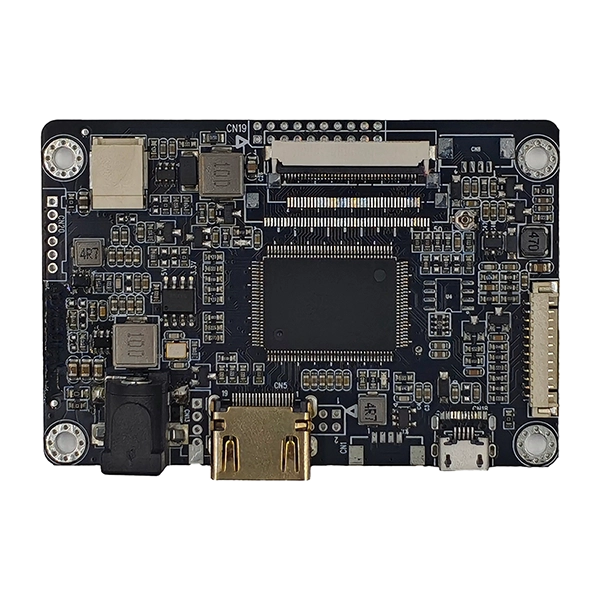

Плата AD з інтерфейсом HDMI до TTL — це РК-контролер, який перетворює відеоінформацію з джерела HDMI у формат сигналу, який може обробити сумісна TTL/RGB TFT РК-панель. HDMI широко використовується комп’ютерами, вбудованими системами, промисловими контролерами та іншими сучасними джерелами цифрового відео, тоді як багато РК-панелей TFT використовують паралельні інтерфейси RGB або TTL.
Без відповідного контролера інженерам може знадобитися перепроектувати головну систему або розробити додаткові схеми перетворення сигналу. Спеціальна плата контролера забезпечує більш прямий шлях інтеграції та може поєднувати обробку сигналу, керування живленням панелі, налаштування синхронізації та керування підсвічуванням в одному компактному рішенні.
Плата AD SKY-TDM з інтерфейсом HDMI до TTL розроблена спеціально для промислової інтеграції LCD. Згідно зі специфікаціями продукту, він підтримує вихідні конфігурації дисплея TTL/RGB, регульовану напругу на панелі 3,3 В або 5 В, інтегрований світлодіодний драйвер, програмне забезпечення, що настроюється, і діапазон живлення 8–18 В постійного струму.
Чому перетворення HDMI на TTL важливе для проектів TFT LCD?
Інтеграція дисплея часто передбачає більше, ніж вибір РК-дисплея з правильними фізичними розмірами. Інженери також повинні узгодити джерело відео, інтерфейс, напругу, синхронізацію, підсвічування, роз’єм і механічну структуру.
Відповідний контролер HDMI-TTL може допомогти вирішити кілька поширених проблем інтеграції:
- Сумісність інтерфейсу:Він забезпечує практичне з’єднання між джерелами відео HDMI та панелями TTL/RGB TFT.
- Відповідність потужності:Регульована напруга панелі допомагає задовольнити різні електричні вимоги РК-дисплея.
- Керування підсвічуванням:Інтегроване керування світлодіодним підсвічуванням зменшує потребу в окремій схемі драйвера.
- Адаптація прошивки:Час відображення та інші параметри можна налаштувати для конкретних моделей РК-дисплеїв.
- Компактна установка:Невелике розташування контролера може бути цінним, якщо простір у корпусі обмежений.
- Ефективність розробки:Готова архітектура контролера може зменшити кількість розробки інтерфейсу дисплея, необхідної команді OEM.
Які ключові характеристики потрібно оцінити?
1. Кілька конфігурацій інтерфейсу TTL/RGB
Різні панелі TFT можуть використовувати різні призначення контактів FPC і конфігурації сигналу. Плата підтримує кілька інтерфейсів, включаючи 40- та 50-контактні конфігурації RGB, що дає інженерам більшу гнучкість при виборі відповідних панелей.
2. Регульована напруга панелі
Контролер підтримує вибір вихідної напруги панелі 3,3 В і 5 В. Це важливо, оскільки подача несумісної напруги може спричинити нестабільність дисплея або потенційно пошкодити електроніку панелі. Вибір напруги завжди слід перевіряти на відповідність електричним характеристикам виробника РК-дисплея.
3. Інтегрований драйвер світлодіодного підсвічування
Вбудована схема керування підсвічуванням спрощує архітектуру системи, поєднуючи керування дисплеєм і світлодіодним підсвічуванням на одній платі. Інтерфейс підсвічування забезпечує живлення, увімкнення/вимкнення та з’єднання, пов’язані з ШІМ/Vadj, для керування на системному рівні.
4. Прошивка, що налаштовується
РК-панелі потребують відповідних параметрів синхронізації для правильного відображення зображень. Налаштування мікропрограми може охоплювати такі параметри, як роздільна здатність, синхронізація, орієнтація дисплея, логотип завантаження та конфігурація екранного меню, залежно від вимог проекту.
5. Промисловий дизайн
Промислове обладнання може працювати безперервно та відчувати електричні перешкоди, коливання температури та обмеження простору. Контролер розроблено зі стабільним керуванням живленням, оптимізованою маршрутизацією сигналу та розробкою з урахуванням електромагнітних перешкод для підтримки вимогливих вбудованих програм.
Основні технічні характеристики
У наведеній нижче таблиці наведено основні опубліковані специфікації плати AD з інтерфейсом HDMI до TTL:
| Особливість | Специфікація | Значення інтеграції |
|---|---|---|
| Відео вхід | HDMI | Підключається до сучасних відеоджерел HDMI |
| РК-вихід | TTL / RGB / LVDS | Підтримує гнучку інтеграцію дисплея |
| Напруга панелі | 3,3 В / 5 В | Адаптується до різних вимог до живлення панелі |
| Контроль підсвічування | Вбудований світлодіодний драйвер | Зменшує схему зовнішнього підсвічування |
| Джерело живлення | Постійний струм 8–18 В | Підходить для різних вбудованих архітектур живлення |
| OSD | Підтримується зовнішня клавіатура | Дозволяє налаштовувати дисплей, який дивиться користувач |
| Прошивка | Можливість налаштування | Дозволяє конфігурувати відображення для конкретного проекту |
| Робоча температура | від -20°C до 80°C | Підтримує широкий промисловий робочий діапазон |
Інженери повинні підтвердити повні електричні, синхронні, механічні характеристики та специфікації роз’ємів щодо вибраної РК-панелі перед розміщенням замовлення або початком масового виробництва.
Де можна використовувати дошку?
Компактна архітектура та настроюваний інтерфейс дисплея роблять плату AD з інтерфейсом HDMI до TTL корисною для різноманітних вбудованих програм. Типові випадки використання включають:
- Промисловий HMI:Підключайте промислові комп'ютери або контролери до компактних TFT дисплеїв оператора.
- Медичні інструменти:Забезпечити інтерфейс дисплея для діагностичного, моніторингового та лабораторного обладнання.
- Переносне тестове обладнання:Підтримуйте компактні дисплеї, де простір на друкованій платі та керування живленням важливі.
- Автоматизація будівель:Дисплейні модулі приводу, що використовуються в терміналах керування та моніторингу.
- Охоронне обладнання:Інтегруйте TFT-дисплеї в компактні пристрої моніторингу та керування.
- Вбудовані термінали:Забезпечте з’єднання HDMI-TTL для індивідуальних промислових і розумних пристроїв.
Ці додатки зазвичай мають схожі вимоги: стабільна передача зображення, передбачувана сумісність панелей, компактне встановлення та контролер, який можна адаптувати до остаточної конфігурації РК-дисплея.
Як інженерам підходити до інтеграції LCD?
Надійний проект відображення повинен починатися зі специфікацій РК-панелі, а не просто вибирати контролер на основі вхідного роз’єму. Структурована перевірка сумісності може запобігти дорогим перепроектуванням пізніше в розробці.
- Визначте модель LCD:Підтвердьте точний номер деталей панелі та специфікацію.
- Перевірте інтерфейс:Перевірте, чи панель використовує необхідну конфігурацію контактів TTL/RGB.
- Підтвердьте напругу:Зіставте налаштування напруги на панелі контролера зі специфікацією РК-дисплея.
- Перевірити час:Перевірте годинник пікселів, горизонтальну синхронізацію, вертикальну синхронізацію, синхронізацію та пов’язані параметри.
- Підберіть підсвічування:Перевірте напругу світлодіода, струм, вимоги до ШІМ і конфігурацію роз’єму.
- Перевірте механічні деталі:Перевірте орієнтацію FPC, положення роз’єму, розміри плати та вимоги до монтажу.
- Перевірте повну збірку:Оцініть стабільність зображення, поведінку при запуску, контроль яскравості, температурні характеристики та тривалу роботу.
Надання постачальнику контролера таблиці даних LCD, передбаченого застосування, джерела вхідного сигналу та обмежень щодо корпусу може зробити процес узгодження значно ефективнішим.
Як налаштування покращує сумісність проекту?
Стандартні плати контролерів корисні для звичайних програм, але продукти OEM часто мають вимоги, які не можуть бути вирішені загальною конфігурацією. Таким чином, налаштування мікропрограмного та апаратного забезпечення може стати важливою частиною розробки дисплея.
СКАЙ-ТДМ надає параметри налаштування, які можуть включати:
- Роздільна здатність РК-дисплея та налаштування синхронізації
- Регулювання частоти кадрів і параметрів зображення
- Логотип завантаження та налаштування інтерфейсу запуску
- Конфігурація екранного меню
- Регулювання орієнтації дисплея
- Відповідність кабелю TTL/RGB і роз’єму FPC
- Оптимізація яскравості підсвічування та послідовності живлення
- PCB шовкографії та налаштування приватної марки
- Пристосування до механічного кріплення
Цей підхід особливо корисний для виробників комплектного обладнання, які розробляють обладнання з певною моделлю РК-дисплея, індивідуальним корпусом або тривалим життєвим циклом продукту. SKY-TDM також надає ширші можливості інтеграції дисплеїв, охоплюючи сенсорні панелі, РК-дисплеї та плати драйверів РК-дисплеїв, що може допомогти спростити пошук багатокомпонентних джерел.
Часті запитання
Q1: Які РК-панелі можуть працювати з AD-платою інтерфейсу HDMI до TTL?
Плата призначена для сумісних TTL/RGB TFT РК-панелей. Сумісність залежить від інтерфейсу панелі, роздільної здатності, синхронізації, напруги, роз’єму та вимог до підсвічування. Надання точної моделі РК-дисплея допомагає команді інженерів перевірити сумісність.
Q2: Чи можна налаштувати мікропрограму для конкретного РК-дисплея?
так Мікропрограмне забезпечення можна налаштувати відповідно до вимог проекту, включаючи час відображення, роздільну здатність, орієнтацію, логотип при запуску та налаштування, пов’язані з екранним меню.
Q3: чи містить плата драйвер підсвічування?
так Контролер містить вбудований драйвер світлодіодного підсвічування, що допомагає зменшити потребу в додатковому зовнішньому модулі керування підсвічуванням.
Q4: Яку напругу панелі підтримує контролер?
Опубліковані специфікації вказують на вибір варіантів напруги панелі 3,3 В і 5 В. Правильне налаштування слід вибрати відповідно до специфікацій виробника РК-дисплея.
Q5: Чи підходить плата для промислового обладнання?
так Продукт призначений для промислових додатків, таких як термінали HMI, медичне обладнання, лабораторні прилади, портативні тестові пристрої та вбудовані системи керування. Опублікований діапазон робочих температур становить від -20°C до 80°C.
Q6: Чи може SKY-TDM забезпечити відповідні кабелі?
так SKY-TDM підтримує підбір інтерфейсів і кабелів для проектів інтеграції дисплея, включаючи налаштовані сигнальні кабелі TTL/RGB і з’єднання FPC.
Q7: Чи можуть клієнти OEM вимагати індивідуального брендування?
так Доступне налаштування може включати маркування друкованих плат шовкографією, упаковку приватної марки, ексклюзивне мікропрограмне забезпечення та інші вимоги до проекту.
Висновок і супровід проекту
Вибір правильного контролера дисплея може значно вплинути на ефективність і надійність вбудованого РК-проекту. Плата AD з інтерфейсом HDMI до TTL забезпечує практичний міст між джерелами відео HDMI та панелями TTL/RGB TFT, поєднуючи в компактному рішенні перетворення сигналу, керування живленням панелі, керування підсвічуванням і конфігурацію мікропрограми. Для OEM-виробників можливість налаштовувати синхронізацію, мікропрограму, кабелі, роз’єми та механічні деталі може ще більше спростити розробку продукту та підтримувати стабільне довгострокове виробництво.
Якщо ви розробляєте промисловий HMI, медичний інструмент, лабораторний пристрій, портативний тестер або інший вбудований дисплей, SKY-TDM може допомогти оцінити вашу модель LCD і системні вимоги. Ознайомтеся з AD-платою інтерфейсу HDMI до TTL абозв'яжіться з намиз описом вашого РК-дисплея, необхідним інтерфейсом, кількістю та вимогами до налаштування, щоб обговорити відповідне рішення контролера дисплея.
