Короткий зміст статті:У міру розвитку промислових систем відображення інженери часто стикаються з практичним завданням: підключити сучасні джерела сигналу LVDS до панелей TFT LCD, які все ще покладаються на інтерфейси TTL/RGB. TheПлата перетворення сигналу LVDS в TTLвідСКАЙ-ТДМзабезпечує практичний міст між цими двома технологіями відображення, допомагаючи виробникам обладнання повторно використовувати існуючі РК-панелі, одночасно зменшуючи витрати на перепроектування, час розробки та складність інтеграції. Завдяки дизайну друкованої плати промислового рівня, стабільній передачі сигналу, інтегрованому керуванню світлодіодним підсвічуванням, регульованим VCOM і підтримці налаштування, цей тип плати перетворення підходить для промислових HMI, медичного обладнання, вбудованих систем, транспортного обладнання та інших додатків відображення.

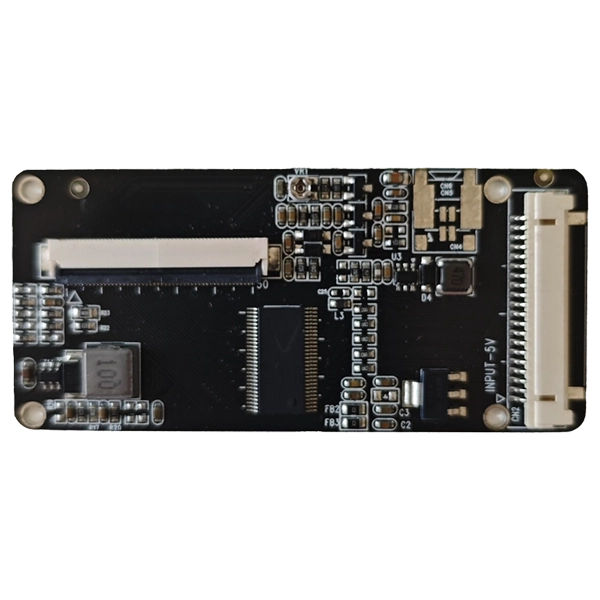

АнПлата перетворення сигналу LVDS в TTLце схема інтерфейсу дисплея, призначена для перетворення диференціальних сигналів відображення LVDS у паралельні сигнали TTL/RGB, необхідні сумісним панелям TFT LCD. Ця функція стає особливо важливою, коли промисловий комп’ютер, вбудований контролер або джерело дисплея забезпечують вихід LVDS, тоді як вибрана РК-панель використовує інтерфейс TTL/RGB.
Замість заміни підходящої РК-панелі або переробки всієї системи керування інженери можуть запровадити плату перетворення між джерелом сигналу та дисплеєм. Цей підхід може бути особливо цінним для модернізації застарілого обладнання, індивідуальних промислових дисплеїв і проектів, де наявні РК-дисплеї повинні залишатися у використанні.
Рішення SKY-TDM розроблено на основі інтеграції промислових дисплеїв. Стандартна конфігурація підтримує an8-бітний вхід LVDSі а50-контактний РК-вихід TTL/RGB, з вхідним джерелом живлення 5 В, вбудованим світлодіодним драйвером, регулюванням VCOM і діапазоном робочих температурвід -20°C до +70°C.
Інтерфейси дисплея не завжди взаємозамінні. LVDS і TTL/RGB використовують різні методи передачі даних зображення, тобто пряме з’єднання зазвичай неможливе, якщо джерело та РК-панель використовують різні архітектури інтерфейсу.
Це створює кілька проблем для виробників OEM обладнання:
Правильно розроблена плата перетворення усуває невідповідність інтерфейсу, зберігаючи решту архітектури дисплея відносно незмінною. Для виробників, які модернізують застаріле обладнання, це може стати більш ефективним шляхом, ніж перепроектування повної системи відображення.
Цілісність сигналу є одним із найважливіших факторів перетворення відображення. Оптимізована диференціальна маршрутизація допомагає зменшити спотворення сигналу та підтримує стабільну передачу зображення між джерелом LVDS і схемою перетворення.
Промислове обладнання часто працює разом з двигунами, імпульсними джерелами живлення, пристроями зв’язку та іншими джерелами електромагнітних перешкод. Ретельно розроблена компонування друкованої плати та архітектура живлення можуть допомогти зменшити небажані перешкоди та покращити загальну стабільність системи.
Плата має 50-контактний РК-інтерфейс TTL/RGB для сумісних TFT-панелей. Інтерфейс включає дані RGB, сигнали синхронізації, годинник, сигнали, пов’язані з живленням, VCOM, скидання та інші з’єднання для керування дисплеєм.
Інтегрований драйвер світлодіодного підсвічування допомагає спростити загальну архітектуру дисплея. Замість того, щоб використовувати кілька незалежних схем, виробники обладнання можуть інтегрувати функції перетворення та підсвічування в більш компактний дисплей.
Регулювання VCOM надає додаткову гнучкість під час поєднання плати з різними РК-панелями. Інженери можуть точно налаштувати конфігурацію дисплея, щоб допомогти досягти відповідної якості зображення для вибраної панелі.
Проекти інтеграції дисплеїв часто вимагають індивідуальних роз’ємів, визначення контактів, довжини кабелю, місць кріплення, конфігурації мікропрограми або параметрів синхронізації РК-дисплея. Виробник плати для перетворення, здатний адаптувати ці елементи, може значно скоротити роботу з інтеграції для клієнтів OEM.
У наступній таблиці підсумовано типову конфігурацію СКАЙ-ТДМПлата перетворення сигналу LVDS в TTL. Фактичні технічні характеристики можуть відрізнятися залежно від обраної РК-панелі та індивідуальних вимог проекту.
| Пункт | Типова специфікація |
|---|---|
| Інтерфейс введення | LVDS, 8-розрядний |
| Вихідний інтерфейс LCD | TTL/RGB, 50-контактний |
| Вхідна напруга | 5В |
| Драйвер підсвічування | Інтегрований світлодіодний драйвер |
| Налаштування VCOM | Підтримується |
| Робоча температура | від -20°C до +70°C |
| Індивідуальний дизайн | Підтримується |
| Типовий роз'єм LVDS | Інтерфейс HRS DF14-20 / DF19-20 |
| Роз'єм LCD | TTL FFC 50-контактний |
Для інженерних проектів специфікацію інтерфейсу слід завжди звіряти з точним описом РК-панелі. Сама лише кількість контактів не гарантує сумісності, оскільки визначення сигналу, вимоги до напруги, синхронізація, орієнтація та призначення роз’ємів можуть відрізнятися між панелями.
Гнучкість перетворення LVDS в TTL робить цю технологію корисною в різноманітних промислових і вбудованих проектах відображення.
Наприклад, виробник обладнання може мати перевірену 50-контактну РК-панель TTL, яка вже інтегрована у встановлену машину. Якщо замінний контролер виводить LVDS, а не TTL/RGB, плата перетворення може забезпечити інтерфейсний міст, не вимагаючи від виробника заміни всього дисплея.
Вибір плати для перетворення слід починати з РК-панелі, а не просто з потрібного типу роз’єму. Інженери повинні зібрати повну інформацію про інтерфейс панелі перед розміщенням замовлення.
Перевірте, чи забезпечує джерело одноканальний чи двоканальний LVDS, бітову глибину, синхронізацію сигналу, вимоги до напруги та конфігурацію роз’єму. Стандартне рішення SKY-TDM підтримує одноканальний 8-бітний вхід LVDS, а індивідуальні конструкції можна оцінювати відповідно до різних вимог.
50-контактний роз’єм TTL не обов’язково означає, що кожен РК-дисплей використовує однакову розводку. Дані RGB, HSYNC, VSYNC, DE, DCLK, VCOM, сигнали живлення, підсвічування та керування слід ретельно порівнювати з визначенням плати перетворення.
Роздільна здатність РК-дисплея, тактова частота пікселів, горизонтальна синхронізація, вертикальна синхронізація та вимоги до синхронізації повинні відповідати конфігурації плати. Для різних моделей РК-дисплеїв може знадобитися налаштування мікропрограми або обладнання.
Розташування роз’єму, довжина кабелю, розміри друкованої плати, монтажні отвори та доступний простір для встановлення слід враховувати на етапі вибору. Компактна спеціальна друкована плата може спростити інтеграцію в обладнання з обмеженим внутрішнім простором.
Для промислових проектів початкова вибірка є лише частиною рішення про закупівлю. Покупці також повинні оцінити інженерну підтримку, можливості налаштування, контроль якості, тестування зразків, виробничі потужності та довгострокову доступність продукту.
Для промислових покупців цінність плати перетворення перевищує базове перетворення сигналу. SKY-TDM позиціонує своє рішення як частину ширшої служби інтеграції промислових дисплеїв, підтримуючи проекти OEM та ODM від оцінки сумісності до виробництва.
Основні переваги:
Цей універсальний підхід може бути особливо корисним для виробників оригінального обладнання, яким потрібна плата для перетворення, що відповідає конкретному РК-дисплею, а не загальна плата розробки. Підтвердивши модель РК-дисплея, визначення інтерфейсу, роздільну здатність, роз’єм і механічні вимоги на початку проекту, інженери можуть зменшити ризики сумісності перед масовим виробництвом.
Стандартне рішення розроблено для сумісних РК-панелей TFT із використанням 50-контактного інтерфейсу TTL/RGB. Точна сумісність залежить від визначення контактів РК-дисплея, часу, роздільної здатності, напруги та інших електричних вимог.
так Для проектів OEM та ODM типи роз’ємів, призначення контактів, довжину кабелю та визначення інтерфейсу можна налаштувати відповідно до цільового РК-дисплея та структури обладнання.
так Різну роздільну здатність РК-дисплея та вимоги до синхронізації можна оцінити для відповідних конфігурацій обладнання чи мікропрограми. Інженери повинні надати точну модель РК-дисплея або таблицю даних для оцінки сумісності.
так Плата призначена для інтеграції промислового дисплея та підтримує діапазон робочих температур від -20°C до +70°C. Компонування друкованої плати, дизайн живлення та архітектура сигналу оптимізовані для стабільної роботи у вимогливих додатках.
так Можуть бути надані відповідні кабельні збірки, включаючи кабелі LVDS, кабелі підсвічування, кабелі живлення та індивідуальні джгути, якщо потрібно.
Стандартна версія підтримує одноканальний 8-бітний вхід LVDS. Вимоги до двоканального LVDS можна оцінити для індивідуальної розробки плати відповідно до специфікацій часу та інтерфейсу цільового РК-дисплея.
так Для промислових проектів настійно рекомендується оцінка зразків. Тестування плати перетворення з фактичною РК-панеллю та системним контролером може перевірити сумісність сигналу, якість зображення, синхронізацію, роботу підсвічування та механічну інтеграцію перед серійним виробництвом.
АнПлата перетворення сигналу LVDS в TTLможе бути ефективним рішенням, коли сучасним системам на основі LVDS потрібно працювати з існуючими TTL/RGB TFT РК-панелями. Завдяки поєднанню стабільного перетворення сигналу, промислово-орієнтованого дизайну друкованої плати, інтегрованого управління підсвічуванням, налаштування VCOM і можливостей налаштування, це може допомогти OEM-виробникам спростити інтеграцію дисплея, одночасно розширюючи зручність використання наявного обладнання РК-дисплея. Для проектів, які вимагають індивідуальних інтерфейсів, оцінки сумісності РК-дисплеїв, підбору кабелів або підтримки виробництва, вибір досвідченого партнера по промисловому дисплею може зробити перехід від прототипу до масового виробництва набагато ефективнішим. Якщо ви шукаєте надійного китайського виробника та постачальника для індивідуального замовленняПлата перетворення сигналу LVDS в TTL, зв'яжіться з намиз моделлю РК-дисплея, визначенням інтерфейсу, роздільною здатністю та вимогами до системи, щоб обговорити відповідне рішення з командою інженерів SKY-TDM.
