Це 2,1-дюймовий круглий сенсорний екран, спеціально розроблений для розумної побутової техніки та компактних панелей керування. SKY-TDM може налаштувати сенсорний екран дисплея відповідно до фактичної структури вашого обладнання та вимог взаємодії людини з машиною (HMI).
Цей 2,1-дюймовий круглий сенсорний дисплей має роздільну здатність 480x480 і приблизний розмір 56,18 x 59,71 x 2,26 міліметрів. Має компактну структуру. Він використовує мікросхему драйвера ST7701 і підтримує інтерфейс RGB (який можна налаштувати як інтерфейс MIPI).
Ми надаємо індивідуальні рішення для дисплеїв, які відповідають вашим основним потребам, і допомагаємо вам легко інтегрувати компоненти дисплея в загальний промисловий дизайн вашого обладнання.
Круглі дисплеї все частіше замінюють традиційні квадратні екрани в розумній побутовій техніці.
Безшовний промисловий дизайн: круглі дисплеї усувають візуальний конфлікт між прямокутним екраном і вигнутими циліндричними формами, поширеними в кавових машинах, очищувачах повітря та розумних колонках. Екран інтегрується в силует продукту, а не порушує його.
Заміна ручки: у багатьох приладах досі використовуються фізичні поворотні ручки для вибору температури, швидкості чи режиму. Круглий сенсорний дисплей може цифрово відтворювати функцію ручки за допомогою динамічних значків, регульованої чутливості та відсутності механічного зносу, пропонуючи більше інформації, ніж друкований циферблат.
Краще використання компактного простору: у невеликих панелях керування кругла компоновка дозволяє уникнути марнотратних кутів прямокутних екранів. Масив квадратних пікселів 480 × 480 природним чином відображається на круглій області перегляду, повністю використовуючи доступну область дисплея.
Сильний візуальний фокус: круглі інтерфейси привертають погляд користувача до центру панелі керування, що ідеально підходить для основних функцій, таких як старт/зупинка, регулювання температури або вибір режиму в розумних кавоварках і кухонних приладах.
Послідовна естетика в усіх лінійках продуктів: Бренди побутової техніки можуть стандартизувати круглі модулі дисплеїв для багатьох продуктів: кавоварки, очищувачі повітря, пральні машини, створюючи єдину мову дизайну, спрощуючи закупівлі та інвентар.
Інтеграція Touch + Display: у поєднанні з оптичним з’єднанням і сенсорним PCAP круглий дисплей стає герметичною, легкою для очищення передньою панеллю, критичною для кухонних приладів, які піддаються впливу вологи, жиру та щоденного чищення.
Для розумної побутової техніки, порівняно з традиційними конструкціями з повітряним зазором, оптичне з’єднання забезпечує більш інтегрований ефект відображення, підкреслюючи відчуття преміум-класу від продукту.
Завдяки плавному з’єднанню сенсорної панелі з дисплеєм це рішення ефективно мінімізує відбиття видимого світла, спричинене повітряним проміжком, і запобігає проникненню вологи за різних рівнів вологості. Це створює набагато чистішу передню поверхню, що робить його особливо ідеальним для домашніх виробів з вимогливими естетичними вимогами.
Цю технологію можна широко застосовувати в різних конструкціях приладів, таких як розумні кавомашини, очищувачі повітря, кухонні прилади, панелі керування пральними машинами та розумні печі.
Завдяки надзвичайно компактним механічним розмірам лише 56,18 × 59,71 × 2,26 мм, 2,1-дюймовий круглий сенсорний дисплей ідеально підходить для додатків із суворими обмеженнями внутрішнього простору. Його роздільна здатність 480x480 забезпечує квадратний користувальницький інтерфейс, який легко інтегрується в збірку компактних панелей керування.
Ми можемо обговорити індивідуальні рішення з нашими клієнтами на основі наступного робочого процесу:
Розмір дисплея → Сенсорна панель → Покривне скло → Ламінація → Конфігурація інтерфейсу → Механічна структура
Для різних проектів можуть знадобитися різні розміри екрана, співвідношення сторін, монтажні конструкції або сенсорні рішення, адаптовані до конкретних випадків використання. Тому ми наполегливо рекомендуємо інтегрувати індивідуальну розробку на ранній стадії проектування вашого продукту. Завдяки поглибленому спілкуванню щодо ваших конкретних потреб ми можемо надати чудові індивідуальні рішення.
Цей круглий сенсорний дисплей із діагоналлю 2,1 дюйма підтримує сенсорний інтерфейс I2C, що дозволяє бездоганно інтегрувати сенсорну функцію з головною системою керування клієнта.
Що стосується продуктивності дисплея, то екран має яскравість 300 кд/м² і коефіцієнт контрастності 800:1. Він пропонує широкі кути огляду до 80° у всіх напрямках і надає варіанти для інтерфейсів дисплея RGB і MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | СКИДАННЯ | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | СКИДАННЯ | NC | ПДР | SCK | CS | DCLK | DE | ПРОТИ | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | ТП-ПДД | TP-SCL | TP-RESET | TP-VCC | GND |
Ці видатні характеристики закладають практичну основу для інтерактивних інтерфейсів компактних побутових приладів, які повністю задовольняють потреби користувачів у взаємодії людина-машина (HMI).
Кожен пристрій користувача має унікальний інтерфейс дисплея та виразний промисловий дизайн. Щоб обслуговувати нашу різноманітну клієнтську базу, ми надаємо комплексні послуги з налаштування OEM та ODM. Ми можемо обговорити індивідуальні рішення на основі ваших конкретних вимог, наприклад, спеціальні сенсорні панелі, спеціальне захисне скло, різні варіанти інтерфейсу, індивідуальні кабелі FPC, шовкотрафаретний друк логотипу, а також індивідуальні параметри яскравості та оптичних параметрів.

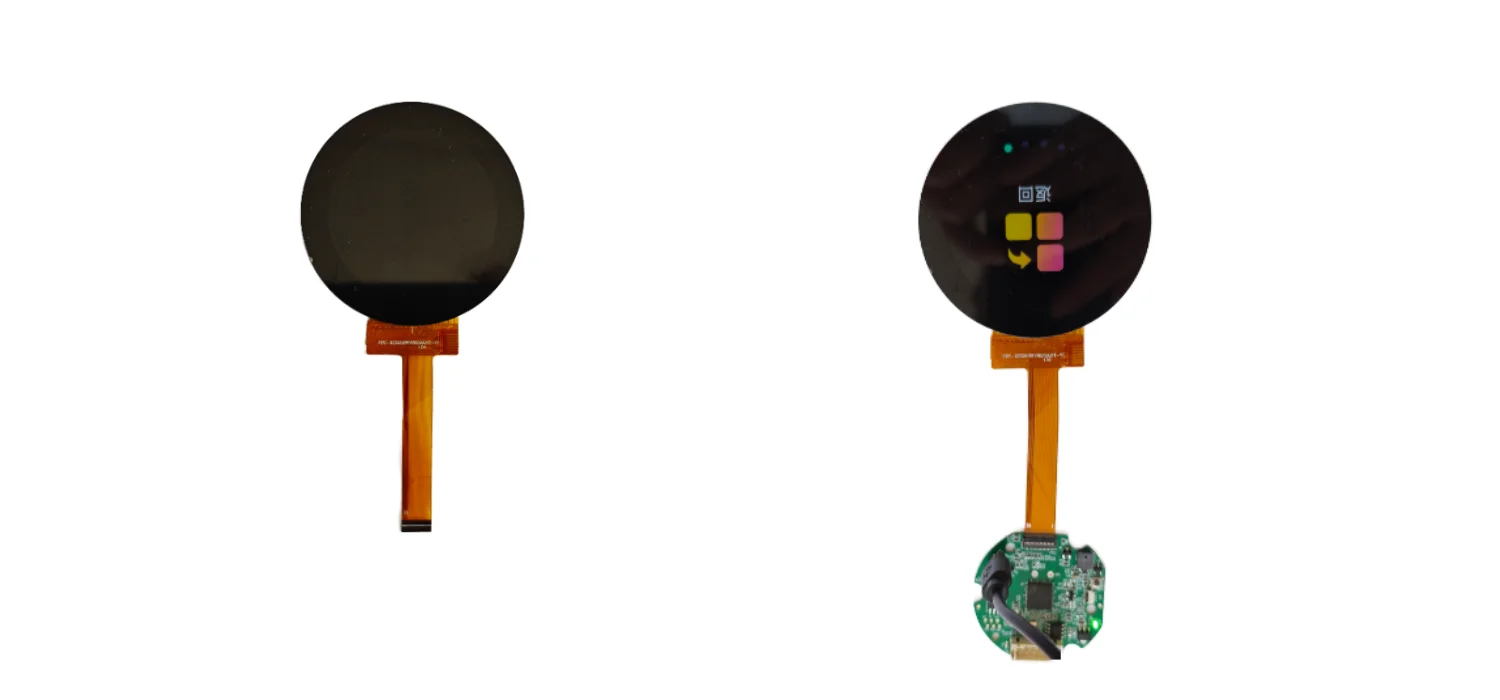

На додаток до нашого еталонного 2,1-дюймового круглого сенсорного дисплею ми також пропонуємо послуги з налаштування інтегрованої плати драйвера дисплея, включаючи такі опції, як плати послідовного порту.
1. Підтвердження вимог: поділіться розміром дисплея, роздільною здатністю, сенсорною функцією та місцем для встановлення.
2. Дизайн рішення: ми пропонуємо сенсорну панель, кришку та конфігурацію інтерфейсу.
3. Розробка зразка: складання прототипу для механічної та електричної перевірки.
4. Перевірка дизайну: спільна перевірка підгонки, сенсорних характеристик і оптичного ефекту.
5. Масове виробництво: стабільне партійне постачання з повною перевіркою перед відправленням.
Рекомендується завчасне залучення: ми можемо адаптувати збірку дисплея до вашого промислового зразка, а не нав’язувати ваш дизайн навколо стандартного модуля.

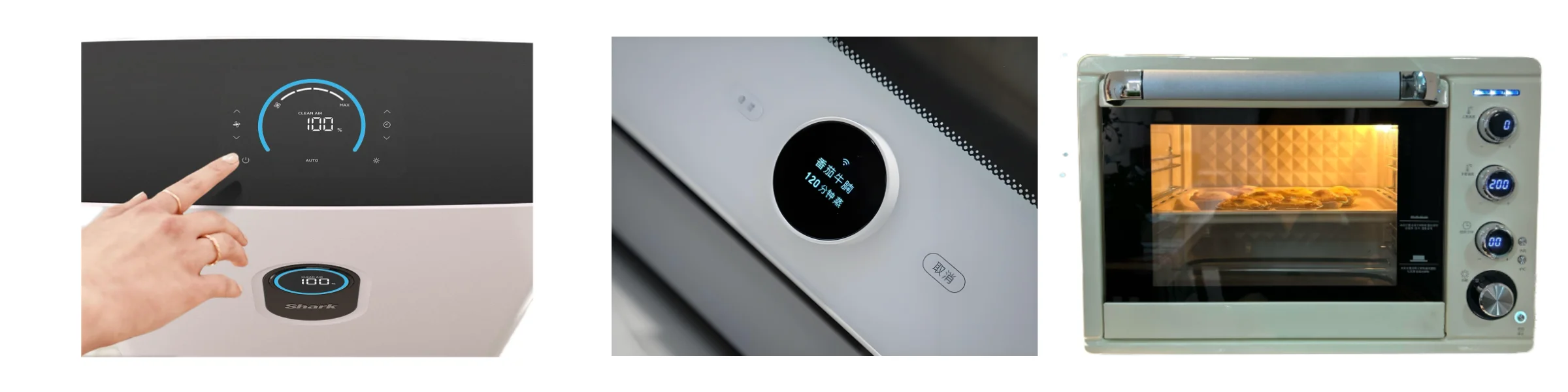

Наші рішення для дисплеїв широко застосовуються до різноманітних продуктів для розумного дому та побутової техніки, зокрема:
Розумні кавоварки: сенсорне керування забезпечує сучасний інтерактивний інтерфейс користувача.
Очищувачі повітря: компактні сенсорні дисплеї дозволяють швидко регулювати різні функції.
Розумна кухонна техніка: для таких продуктів, як рисоварки, духовки та витяжки, ми пропонуємо сенсорні дисплеї з функцією поворотної ручки.
Пральні та сушильні машини: дисплеї дозволяють швидко вибрати програми прання та сушіння, одночасно забезпечуючи інтуїтивно зрозумілий перегляд робочого стану.
Для всіх категорій приладів, згаданих вище, ми можемо задовольнити ваші специфічні вимоги.

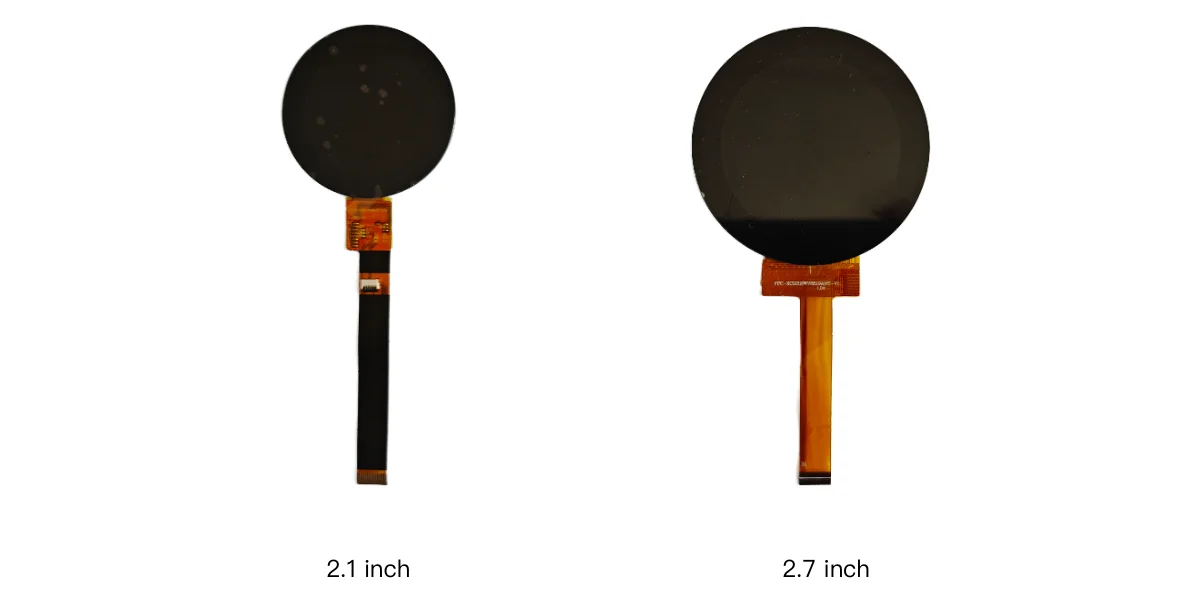

Ні, ми пропонуємо більш широкий вибір варіантів. Окрім 2,1-дюймового блоку, ми також пропонуємо 1,6-дюймовий, 2,7-дюймовий, 5-дюймовий та інші розміри. Конкретний вибір залежить від ваших вимог до продукту.
так Сенсорні панелі можна повністю налаштувати відповідно до ваших потреб, включаючи зовнішню форму, спеціальну обробку поверхні для покривного скла, дизайн кабелю FPC тощо.
так Ми можемо поставити LCD модуль або сенсорну панель окремо. Ми також підтримуємо рішення, де ламіноване лише покривне скло, без сенсорної панелі.
так Цей тип компактного сенсорного дисплея підходить для таких застосувань, як розумні кавомашини, очищувачі повітря, кухонні прилади та інші інтелектуальні термінали керування відповідно до кінцевих вимог до застосування.
так Клієнти можуть обговорити з нами індивідуальні вимоги, зокрема розмір дисплея, сенсорну панель, покривне скло, повне ламінування, тип інтерфейсу та механічну інтеграцію.
В ідеалі вкажіть необхідний розмір екрана, роздільну здатність, сенсорну функцію, розміри захисного скла, простір для встановлення, вимоги до інтерфейсу, робоче середовище та приблизну кількість. Крім того, надання креслень продукту або 3D-файлів корпусу було б дуже корисним для нашої механічної оцінки.
Якщо ви розробляєте новий побутовий прилад, ми будемо дуже раді взяти участь на самому початку етапу проектування, щоб всебічно оцінити ваші загальні вимоги до продукту.
SKY-TDM може тісно співпрацювати з нашими клієнтами, щоб оцінити конкретні потреби, включно з розміром дисплея, сенсорним рішенням, захисним склом і індивідуальними платами драйверів. Цей спільний підхід допомагає створити бездоганний готовий продукт, уникаючи необхідності скомпрометувати загальний дизайн лише для того, щоб пристосувати невідповідну стандартну структуру.
Будь ласка, не соромтеся зв’язуватися з нами в будь-який час, щоб обговорити ваші майбутні проекти.
