Коли промисловому обладнанню потрібні гнучкі відеовходи та надійне підключення TFT LCD,2-HDMI до LVDS TTL інтерфейс AD платавідСКАЙ-ТДМзабезпечує практичне рішення контролера. Розроблений для інтеграції промислових дисплеїв, він підтримує подвійні входи HDMI, виходи LVDS і TTL, конфігуроване мікропрограмне забезпечення та РК-панелі від 7 до 32 дюймів, допомагаючи розробникам OEM спростити інтеграцію апаратного забезпечення та скоротити зусилля на розробку.
Контролер дисплея повинен робити більше, ніж перетворювати відеосигнали. Він повинен відповідати інтерфейсу LCD, підтримувати стабільну передачу зображення, підтримувати необхідну синхронізацію панелі та залишатися надійним протягом усього життєвого циклу обладнання. The2-HDMI до LVDS TTL інтерфейс AD платарозроблено відповідно до цих практичних вимог. Приймаючи два джерела відео HDMI і надаючи вихідні інтерфейси LVDS або RGB TTL, він надає розробникам обладнання більшу гнучкість при виборі промислових РК-панелей TFT. Його вбудоване програмне забезпечення, що налаштовується, також можна адаптувати до роздільної здатності, часу, визначень інтерфейсу, керування підсвічуванням, параметрів екранного меню та інших вимог проекту. Це робить плату придатною для промислової автоматизації, медичного обладнання, кіосків самообслуговування, цифрових вивісок, транспортного обладнання та вбудованих систем відображення.
Зміст
- Що таке плата AD з інтерфейсом 2-HDMI до LVDS TTL?
- Чому подвійні входи HDMI важливі для промислових дисплеїв?
- Як виходи LVDS і TTL покращують сумісність з LCD?
- Які ключові характеристики слід враховувати?
- Де можна використовувати цей контролер дисплея?
- Як це спрощує інтеграцію дисплея OEM?
- Технічний огляд плати контролера
- Часті запитання
- Отримайте індивідуальне рішення для промислового дисплея

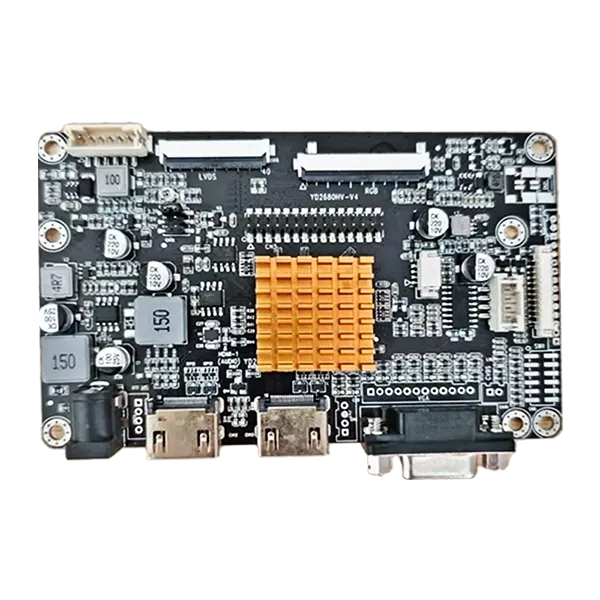

Що таке плата AD з інтерфейсом 2-HDMI до LVDS TTL?
Плата AD дисплея, яку зазвичай називають платою контролера РК-дисплея, діє як точка з’єднання між джерелом відео та РК-панеллю. У промисловому обладнанні джерело відеосигналу може надавати сигнал HDMI, тоді як для обраної РК-панелі TFT може знадобитися інтерфейс LVDS або TTL. Контролер перетворює та обробляє вхідний відеосигнал, щоб його можна було доставити на відповідний РК-інтерфейс.
The2-HDMI до LVDS TTL інтерфейс AD платарозроблений спеціально для такого типу інтеграції. Він підтримує два відеовходи HDMI і може забезпечити вихід LVDS або RGB TTL для сумісних промислових TFT РК-панелей. Відповідно до специфікацій виробу його можна налаштувати для промислових TFT-дисплеїв приблизно від 7 до 32 дюймів, залежно від конкретних вимог до панелі.
Для OEM-проектів цей підхід може зменшити потребу в переробці всієї електроніки дисплея під час зміни моделей панелей або конфігурації обладнання. Натомість інженери можуть вибрати відповідну конфігурацію контролера та перевірити роздільну здатність РК-дисплея, синхронізацію, визначення інтерфейсу та вимоги до живлення.
Чому подвійні входи HDMI важливі для промислових дисплеїв?
Промислові системи все частіше використовують кілька джерел відео. Наприклад, машині може знадобитися відображати інформацію з комп’ютера, одночасно отримуючи сигнал від промислової камери, системи перевірки, вбудованого комп’ютера або вторинного процесора.
Контролер із двома входами HDMI забезпечує зручний спосіб підключення двох джерел цифрового відео та перемикання між ними. Це може зробити архітектуру системи більш гнучкою, не вимагаючи додаткового зовнішнього комутаційного пристрою в кожній програмі.
- Кілька джерел відео:Два входи HDMI забезпечують більшу гнучкість системи.
- Системна інтеграція:Перемикання джерела відео можна включити в архітектуру дисплея.
- Оновлення обладнання:Існуючі системи можна адаптувати до нових джерел відео на основі HDMI.
- Гнучкість дизайну:Інженери можуть створювати системи відображення на основі різних конфігурацій джерела.
Ця функція особливо корисна для промислових систем HMI, терміналів керування, інспекційного обладнання, кіосків та інших продуктів, де важлива гнучкість джерела відображення.
Як виходи LVDS і TTL покращують сумісність з LCD?
Не всі РК-панелі використовують однаковий електричний інтерфейс. Два інтерфейси, які найчастіше зустрічаються в промислових додатках TFT, це LVDS і TTL/RGB. Вибір неправильного інтерфейсу контролера може призвести до несумісності, нестабільних зображень або додаткової переробки апаратного забезпечення.
Підтримка вихідного сигналу LVDS і TTL дає розробникам систем більше можливостей при виборі сумісних РК-панелей. З’єднання LVDS контролера включають виділені пари диференціальних сигналів, а його інтерфейс TTL надає дані RGB і сигнали синхронізації для сумісних панелей.
| Інтерфейс | Типова функція | Значення інтеграції |
|---|---|---|
| LVDS | Високошвидкісна диференціальна передача даних LCD | Підходить для багатьох промислових РК-панелей TFT |
| TTL / RGB | Паралельне відображення RGB даних і сигналів часу | Підтримує сумісні TTL-інтерфейс TFT-панелі |
| HDMI | Вхід джерела цифрового відео | Зручне підключення до сучасної відеотехніки |
Інженери завжди повинні підтверджувати точну модель РК-дисплея, роздільну здатність, параметри синхронізації, вимоги до напруги, конфігурацію роз’єму та відображення контактів перед виробництвом. Сумісність інтерфейсу залежить від повної специфікації панелі, а не від назви інтерфейсу.
Які ключові характеристики слід враховувати?
Вибір промислового РК-контролера вимагає не лише перевірки фізичної відповідності вхідного та вихідного роз’ємів. Електричні характеристики, конфігурація мікропрограми, час панелі, вимоги до підсвічування та довгострокові міркування щодо постачання можуть вплинути на надійність проекту.
Подвійні відеовходи HDMI
Два входи HDMI дозволяють розробникам обладнання підключати кілька джерел цифрового відео та вибирати відповідне джерело відповідно до системних вимог.
Підтримка виходу LVDS і TTL
Підтримка обох типів виводу розширює діапазон сумісних TFT РК-панелей і може зменшити перепроектування апаратного забезпечення, коли OEM-проект використовує інші конфігурації дисплея.
Гнучка конфігурація прошивки
Мікропрограму можна налаштувати відповідно до роздільної здатності РК-дисплея, параметрів синхронізації, визначення інтерфейсу, вимог екранного меню, логотипів при запуску та інших налаштувань програми. Це особливо цінно для обладнання OEM та ODM, де стандартної конфігурації контролера може бути недостатньо.
Промисловий дизайн
Плата призначена для безперервного промислового застосування, з конструктивними міркуваннями, зосередженими на стабільній обробці сигналу, зменшенні перешкод, доступності компонентів і довгостроковій роботі.
Компактна інтеграція
Спеціальна плата контролера може спростити внутрішню архітектуру дисплея вбудованого обладнання, допомагаючи інженерам керувати з’єднаннями РК-дисплея, контролювати підсвічування, перетворення сигналу та пов’язані функції відображення в рамках певної апаратної платформи.
Де можна використовувати цей контролер дисплея?
Оскільки контролер поєднує в собі гнучкість входу HDMI з параметрами виходу LVDS і TTL LCD, він може використовувати широкий спектр вбудованих і промислових додатків відображення.
| застосування | Чому контролер корисний |
|---|---|
| Промислова автоматизація | Підключає цифрові відеоджерела до промислових панелей TFT |
| Медичне обладнання | Підтримує індивідуальні конфігурації дисплея для спеціалізованого обладнання |
| Кіоски самообслуговування | Забезпечує гнучкий відеовхід і інтеграцію вбудованого РК-дисплея |
| Digital Signage | Дозволяє джерелам вмісту на основі HDMI керувати сумісними РК-панелями |
| Транспортне обладнання | Підтримує вбудовані системи відображення, які потребують стабільної роботи |
| Вбудовані системи | Пропонує настроювані інтерфейси для дизайну дисплеїв для певних програм |
Відповідна конфігурація залежить від робочого середовища обладнання, моделі LCD, джерела відео, роздільної здатності, механічного простору та архітектури живлення. З цієї причини технічну перевірку слід завершити перед масовим виробництвом.
Як це спрощує інтеграцію дисплея OEM?
Інтеграція дисплею може ускладнитися, коли проект OEM вимагає спільної роботи РК-панелі, сенсорного екрана, контролера, кабелів, мікропрограми, підсвічування та механічної конструкції. Плата контролера, яку можна налаштувати навколо цільового РК-дисплея, може зменшити деякі з цих проблем інтеграції.
СКАЙ-ТДМ надає послуги з розробки дисплеїв, що охоплюють вибір РК-дисплеїв, конфігурацію контролера, налаштування сенсорного екрану, оптичне з’єднання, захисне скло, інтерфейсні кабелі та відповідні вимоги до інтеграції дисплея. Його системи управління якістю включають сертифікати ISO 9001, ISO 13485 і IATF 16949, а плати контролерів проходять функціональне тестування перед відправкою відповідно до інформації про продукт компанії.
Для клієнтів OEM та ODM інженерна підтримка може включати:
- Роздільна здатність РК-дисплея та налаштування синхронізації
- Відображення контактів LVDS і налаштування часу TTL
- Оптимізація прошивки
- Регулювання підсвічування та яскравості
- Конфігурація мови OSD
- Налаштування логотипу стартапа
- Конфігурація контактів кабелю та роз’єму
- Вимоги до механічного кріплення
- Відповідність LCD і сенсорної панелі
Цей інтегрований підхід може бути особливо цінним для проектів, де сумісність дисплеїв і довгострокова доступність компонентів є важливими міркуваннями дизайну.
Технічний огляд плати контролера
У наведеній нижче таблиці підсумовано важливі характеристики цього рішення контролера та пояснено їх практичне значення під час розробки системи відображення.
| Специфікація / Особливість | Доступна конфігурація | Інженерна вигода |
|---|---|---|
| Відеовходи | 2 × HDMI | Підтримує кілька джерел цифрового відео |
| РК-виходи | LVDS і TTL / RGB | Розширює вибір сумісних РК-дисплеїв |
| Діапазон розмірів LCD | Приблизно 7–32 дюйми | Підходить для різних форматів промислових дисплеїв |
| Прошивка | Настроюється | Підтримує параметри відображення для конкретного проекту |
| Роз'єм LVDS | Штифт JST 2×15 | Забезпечує підключення диференціального сигналу відображення |
| LVDS FFC | 40-контактний, 0,5 мм | Підтримує підключення сумісної РК-панелі |
| TTL T-CON | 50-контактний FFC | Забезпечує підключення сигналу RGB і синхронізації |
| Інтерфейс підсвічування | PH2.0 6-контактний | Підтримує сумісне живлення та керування підсвічуванням |
Фактичне визначення контактів та електричну конфігурацію слід завжди звіряти з даними цільового РК-дисплея. Наприклад, інтерфейс LVDS використовує диференціальні пари сигналів TX, тоді як інтерфейс TTL включає дані RGB, DE, VS, HS, DCLK і відповідні керуючі сигнали. Правильне відображення контактів має важливе значення для успішної інтеграції.
Часті запитання
1. Які РК-панелі можна підключити до цього контролера?
Контролер можна налаштувати для широкого діапазону промислових TFT РК-панелей за допомогою сумісних інтерфейсів LVDS або TTL. Залежно від конкретної моделі та електричних вимог можуть підтримуватися панелі приблизного діапазону 7–32 дюйми. Надання номера моделі РК-дисплея дозволяє групі інженерів перевірити сумісність.
2. Чи можна налаштувати мікропрограму для проекту OEM?
так Налаштування мікропрограми може охоплювати роздільну здатність РК-дисплея, параметри синхронізації, визначення інтерфейсу, параметри екранного меню, логотипи при запуску та інші вимоги, пов’язані з проектом.
3. Чи підтримує плата як LVDS, так і TTL LCD панелі?
так Контролер розроблено для надання варіантів виведення як LVDS, так і RGB TTL, що дозволяє йому підтримувати різні сумісні промислові конфігурації TFT LCD.
4. Чи можна підключити два джерела HDMI одночасно?
Плата має два вхідних інтерфейси HDMI, що дозволяє об’єднати два сумісні джерела цифрового відео в систему відображення з вибором джерела відповідно до налаштованої програми.
5. Чи підходить цей контролер для безперервного промислового застосування?
Продукт призначений для промислового застосування та безперервної роботи з акцентом на стабільній обробці сигналу, контролі перешкод, промислово-орієнтованих компонентах і довгострокових поставках.
6. Чи може SKY-TDM надати повну збірку дисплея?
так SKY-TDM може підтримувати ширші вимоги до інтеграції дисплеїв, включаючи промислові РК-панелі, ємнісні або резистивні сенсорні екрани, плати контролерів, інтерфейсні кабелі, оптичне з’єднання, покривне скло та відповідні інженерні послуги OEM/ODM.
Отримайте індивідуальне рішення для промислового дисплея
Вибір правильного РК-контролера є важливим кроком у створенні стабільної промислової системи відображення. Завдяки подвійним входам HDMI, сумісності з вихідними сигналами LVDS і TTL, настроюваному мікропрограмному забезпеченню та інженерній підтримці узгодження та інтеграції РК-дисплея цей контролер може допомогти розробникам OEM створювати системи відображення відповідно до їхніх конкретних технічних вимог. Якщо ви оцінюєте новий промисловий HMI, медичний пристрій, кіоск, транспортний дисплей або проект із вбудованим обладнанням, дізнайтеся більше про AD-плату інтерфейсу 2-HDMI до LVDS TTL ізв'яжіться з намиз моделлю РК-дисплея, роздільною здатністю, типом інтерфейсу, кількістю та вимогами до проекту. SKY-TDM може допомогти перевірити сумісність і розробити практичне рішення відображення для вашої програми.
