Сучасні обробні центри з ЧПК вимагають більше, ніж стандартний дисплей. Оператори покладаються на чутливі людино-машинні інтерфейси (HMI), щоб контролювати стан обробки, редагувати програми, переглядати шляхи інструментів і ефективно керувати виробництвом. СКАЙ-ТДМ15,6-дюймовий відкритий сенсорний моніторбув розроблений спеціально для вимогливих середовищ промислової автоматизації, забезпечуючи видатну довговічність, якість зображення та довгострокову стабільність роботи.
Оснащений a15,6-дюймова промислова РК-панель Full HD (1920 × 1080)., монітор забезпечує чітку візуалізацію параметрів обробки, графіки CAD/CAM, таблиці компенсації інструменту, інформацію про тривоги та виробничі панелі приладів. Широкоекранний формат 16:9 дозволяє операторам відображати кілька вікон інтерфейсу одночасно, підвищуючи ефективність робочого процесу.
На відміну від комерційних дисплеїв, монітор розроблений для безперервної промислової експлуатації. Міцна механічна структура з відкритим каркасом легко інтегрується в шафи керування з ЧПК, панелі оператора та промислові консолі, зберігаючи при цьому чудове розсіювання тепла та механічну стабільність.
Щоб забезпечити надійну роботу в верстатах з ЧПК, SKY-TDM оптимізував монітор для вирішення типових промислових завдань:
- РК-дисплей промислового класу, розроблений для безперервної роботи 24/7.
- Дисплей високої чіткості Full HD для чіткої графіки обробки та візуалізації HMI.
- Стабільний проектований ємнісний дотик із додатковою підтримкою дотику в рукавичках.
- Посилена внутрішня структура для підвищення стійкості до вібрації.
- Технологія оптичного склеювання зменшує відбиття та покращує видимість.
- Пласка передня конструкція спрощує щоденне очищення та обслуговування.
- Параметри високої яскравості доступні для вимогливих заводських умов.
- Широка робоча температура, придатна для промислових цехів.
- Конструкція з низьким рівнем електромагнітних перешкод для стабільного зв'язку з промисловими системами керування.
- Гнучка настройка для виробників OEM машин.

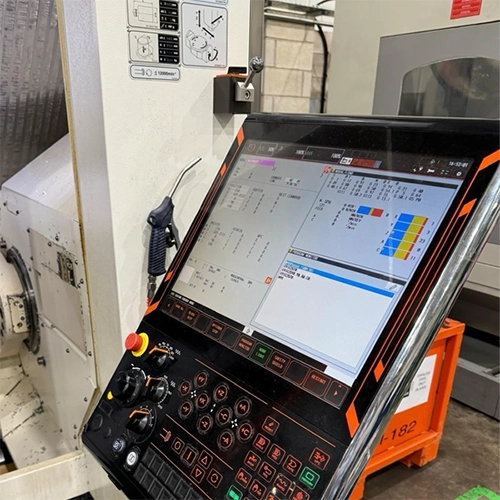

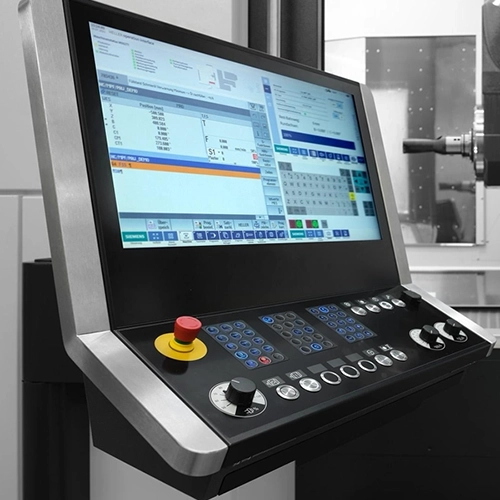

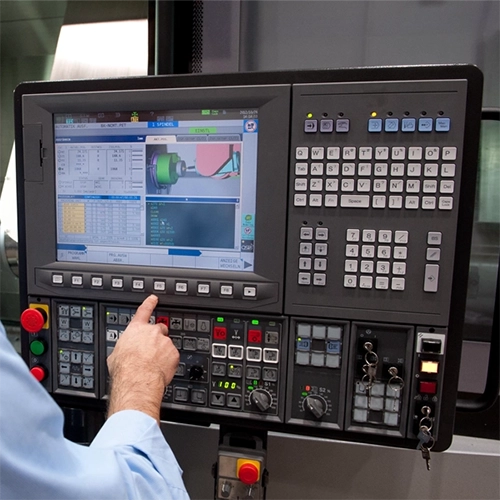

Цей 15,6-дюймовий сенсорний монітор з відкритою рамкою широко використовується в високоякісних обробних центрах з ЧПУ, токарних верстатах з ЧПУ, фрезерних верстатах, шліфувальних верстатах, верстатах для лазерного різання, обладнанні EDM, промислових панелях HMI, інтелектуальних системах управління заводом, консолях оператора виробничої лінії та різному обладнанні промислової автоматизації.
Для висококласного обладнання з ЧПК SKY-TDM зосереджується на вирішенні реальних завдань, з якими стикаються машинобудівники. Ми повністю готові до вирішення всіх наступних завдань.
Верстати створюють безперервну вібрацію під час різання. Для підвищення надійності внутрішня структура посилена, роз’єми надійно закріплені, а електронні компоненти промислового рівня підібрані для стабільної роботи в умовах тривалої вібрації.
Заводи часто містять туман охолоджуючої рідини, мастило, металевий пил і частинки, що знаходяться в повітрі. Передня сенсорна поверхня має плоский промисловий дизайн, який легко чистити, а технологія оптичного з’єднання мінімізує внутрішнє накопичення пилу, зменшує відблиски та покращує читабельність дисплея під яскравим заводським освітленням.
Під час роботи з верстатами оператори часто надягають робочі рукавички. Наше проектоване ємнісне сенсорне рішення підтримує роботу в рукавичках (з можливістю налаштування), забезпечуючи точне сенсорне введення без переривання виробництва.
Промислові середовища також вимагають тривалої роботи. У дисплеї використовуються промислові РК-панелі зі світлодіодним підсвічуванням із тривалим терміном служби, що забезпечує стабільну яскравість і постійність кольорів протягом багатьох років безперервного виробництва.
Для виробників обладнання, які обслуговують глобальні ринки, SKY-TDM пропонує повні послуги налаштування OEM/ODM, включаючи дисплеї високої яскравості, антивідблиски (AG), антивідблиски (AR), обробку поверхні проти відбитків пальців (AF), оптичне склеювання, індивідуальні передні рамки, друк логотипу, модифікації інтерфейсу, оптимізацію мікропрограми та повну інтеграцію дисплея.
Незалежно від того, чи використовується він у вертикальних обробних центрах, горизонтальних обробних центрах, токарних верстатах з ЧПУ, шліфувальних верстатах, обладнанні для лазерного різання чи інтелектуальних виробничих системах, 15,6-дюймовий сенсорний монітор SKY-TDM з відкритою рамкою забезпечує надійність і продуктивність, очікувану від сучасних промислових рішень HMI.
| Пункт | Специфікація |
| Розмір | 15,6 дюймів |
| резолюція | 1920x1080 / 1366x768 |
| Тип дисплея | Промисловий ЖК |
| Сенсорна технологія | PCAP |
| Сенсорний інтерфейс | USB |
| Відео вхід | HDMI/VGA або індивідуальні інтерфейси |
| Джерело живлення | 12 В постійного струму |
| Додаткові функції | Оптичне склеювання, скло AG/AR/AF, висока яскравість, дотик у рукавичках |
| Налаштування | Корпус, кабель, прошивка, логотип, інтерфейс |
Спираючись на десятиліття досвіду в галузі, ми глибоко віддані рішенням для промислових сенсорних дисплеїв, що робить нас надійним партнером для виробників верстатів з ЧПК у всьому світі.
✅ Спеціалізація галузі
Ми спеціалізуємося на сенсорних моніторах з відкритою рамкою для промислової автоматизації, спираючись на глибокий досвід у середовищі майстерні з ЧПК, стійкість до вібрації, стандарти електромагнітної сумісності та вимоги до тривалої безперервної роботи. Наша команда інженерів глибоко розуміє виклики реального світу, з якими стикаються машинобудівники.
✅ Професійна підтримка персоналізації
Ми надаємо послуги OEM/ODM «під ключ», починаючи від модифікації механічних контурів, нанесення покриття на скло та шовкового друку до налаштування параметрів дотику та налаштування інтерфейсу. Ми можемо адаптувати наші рішення, щоб ідеально відповідати вашим структурам шафи та системам керування.
✅ Проактивна технічна підтримка
Наші інженери надають комплексну підтримку протягом усього життєвого циклу вашого проекту, включаючи консультації щодо схем, перевірку зразків, оптимізацію конструкції та технічну допомогу після продажу.
✅ Глобальна підтримка відповідності
Ми можемо розробляти продукти, які відповідають вимогам CE, RoHS, REACH та іншим регіональним вимогам сертифікації, допомагаючи вам плавно виходити на закордонні ринки.
Стабільність якості є головним пріоритетом для промислового HMI, розгорнутого на обладнанні з ЧПК. Кожен підрозділ дотримується суворого контролю якості:
🔹Екранування компонентів:Вибираються лише промислові РК-панелі, сенсорні мікросхеми та електронні компоненти, виключаючи споживчі частини.
🔹Тест на безперервне старіння:Усі готові монітори проходять тривале тестування на вигорання, щоб виявити ранні збої.
🔹Екологічна перевірка:Додаткові цикли високої та низької температури, випробування на вібрацію та перевірку на надійність пилонепроникності для індивідуальних промислових версій.
🔹Сувора функціональна перевірка:Калібрування точності дотику, перевірка однорідності дисплея, тестування зв’язку інтерфейсу та перевірка зовнішнього вигляду перед пакуванням.
🔹Відстежувані виробничі записи:Кожна партія зберігає повний архів тестування для відстеження якості.
🔹Постійне довгострокове постачання:Стабільне постачання компонентів гарантує подовження життєвого циклу продукту, заощаджуючи витрати виробників комплектного обладнання на повторне перепроектування.
A: Так. Ми підтримуємо комплексне налаштування сенсорних панелей, плат драйверів, корпусів та інших компонентів відповідно до ваших конкретних вимог.
A: Так. Наша внутрішня конструкція та схема кріплення посилені, щоб протистояти періодичній вібрації, що виникає під час операцій різання.
A: Стандартні порти включаютьHDMI, VGA, USB Touch, Audio та DC 12Vвхідна потужність. Додаткові інтерфейси можуть бути розроблені на замовлення.
A: Так. Пропонується кілька рівнів яскравості, включаючи промислові моделі високої яскравості, розроблені для середовищ із сильним навколишнім освітленням.
A: Абсолютно. Ми пропонуємо хімічно зміцнене скло з додатковими покриттями AG (антивідблиски), AR (антивідблиски) та AF (антивідбитки пальців). Також підтримуються нестандартні розміри, форми та друк логотипів.
Відповідь: Наша серія промислових дисплеїв підтримує тривалий життєвий цикл продукції, допомагаючи виробникам обладнання уникнути додаткових витрат і ризиків запасів, пов’язаних із частими змінами дизайну.
Ви розробляєте новий верстат з ЧПК, промисловий HMI або систему автоматизованого керування?
SKY-TDM надає комплексні рішення OEM та ODM для15,6-дюймовий відкритий сенсорний монітор, що обслуговує виробників промислового обладнання по всьому світу.
Щоб допомогти нам запропонувати найкраще рішення для ваших потреб, надайте такі відомості:
- Розмір і роздільна здатність дисплея
- Сенсорна технологія (PCAP або резистивна)
- Вимоги до інтерфейсу (HDMI, VGA, DP, Type C)
- Вимоги до яскравості
- Спосіб монтажу та монтажні розміри
- Діапазон робочих температур
- Очікувана річна потреба
- Застосування (верстати з ЧПК, HMI, автоматизація, лазерне різання тощо)
- Графік роботи проекту
Наша команда інженерів надасть технічні рекомендації, механічні креслення, пропозиції щодо налаштування, зразки та конкурентоспроможні ціни, щоб допомогти прискорити розробку вашого обладнання.
